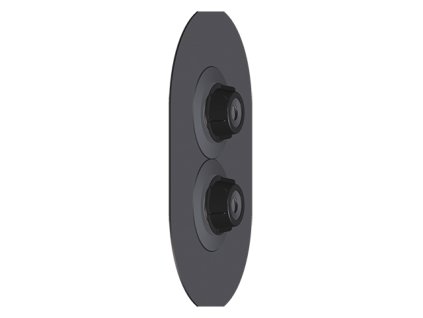

HL 800                    HL 804H                       HL 801                      HL 800.2

Tesniace manžety hydroizolácie spodnej stavby pre rúry a káble HL

Každé potrubie alebo kábel prechádzajúci cez základovú či pivničnú stenu vytvára prestup cez hydroizolačnú vrstvu budovy. Ak tento detail nie je správne a trvalo utesnený, môže sa stať miestom prenikania zemnej vlhkosti alebo vody do objektu.

Tesniace manžety HL Hutterer & Lechner sú určené na profesionálne utesnenie potrubných a káblových prestupov cez hydroizolované stavebné konštrukcie, najmä pivničné a základové steny, suterény a ďalšie časti spodnej stavby.

Vytvárajú bezpečné prepojenie medzi potrubím alebo káblovým prestupom a hydroizolačnou vrstvou stavby.

⚠ DÔLEŽITÉ – potrubie cez základovú stenu je prerušením hydroizolácie

Hydroizolácia spodnej stavby môže byť kvalitne vyhotovená na celej ploche steny, ale každý prestup predstavuje kritický detail.

#ShowMore#

Ide napríklad o:

• kanalizačné potrubie
• vodovodné potrubie
• elektrické káble
• chráničky
• telekomunikačné vedenia
• technologické potrubia
• tepelné čerpadlá
• ďalšie inštalačné vedenia

Ak potrubie jednoducho prechádza otvorom v stene a priestor okolo neho nie je systémovo utesnený, vzniká potenciálna cesta pre prenikanie vody.
Hydroizolácia je iba taká spoľahlivá, ako jej najslabší detail.
Preto odporúčame prestupy riešiť už počas projektovania a realizácie spodnej stavby.

Prečo nestačí iba vyplniť otvor okolo potrubia?

Priestor medzi potrubím a stavebnou konštrukciou musí zvládnuť dlhodobé pôsobenie podmienok spodnej stavby.
Jednoduché improvizované vyplnenie priestoru okolo potrubia nemusí vytvoriť spoľahlivé systémové napojenie na hydroizoláciu.
Problematické môžu byť najmä:

• pohyb potrubia
• teplotná rozťažnosť
• nerovnosti prestupu
• starnutie materiálov
• zemná vlhkosť
• pôsobiaca voda
• tlak vody
• rozdielne materiály potrubia a stavebnej konštrukcie

Preto je vhodné použiť komponent určený priamo na vytvorenie tesného prestupu.

Ako tesniaca manžeta funguje?

Tesniaca manžeta vytvára prechod medzi dvoma časťami systému:
potrubie alebo kábel ↔ tesniaca manžeta ↔ hydroizolácia spodnej stavby
Cieľom je vytvoriť súvislú hydroizolačnú vrstvu aj v mieste, kde cez stavebnú konštrukciu prechádza technické vedenie.
Manžeta tesní samotné potrubie a zároveň umožňuje systémové napojenie na hydroizolačnú vrstvu.

Ochrana pivníc a suterénov pred prenikaním vody

Prestupy sú mimoriadne dôležité pri stavbách s podzemnými časťami.
Ide najmä o:

• pivnice
• suterény
• podzemné garáže
• technické miestnosti
• strojovne
• šachty
• podzemné technologické priestory
• základové konštrukcie

Voda si prirodzene hľadá cestu cez najslabšie miesto konštrukcie.
Ak je plošná hydroizolácia správne vyhotovená, práve nesprávne utesnený prestup môže zostať slabým miestom.

Zemná vlhkosť a tlaková voda

Požiadavky na utesnenie prestupu závisia od podmienok konkrétnej stavby.
Rozdielne nároky vznikajú pri:

• zemnej vlhkosti
• presakujúcej vode
• dočasne nahromadenej vode
• podzemnej vode
• vode pôsobiacej pod tlakom

Čím náročnejšie sú hydrogeologické podmienky, tým väčší význam má správny návrh detailu prestupu.

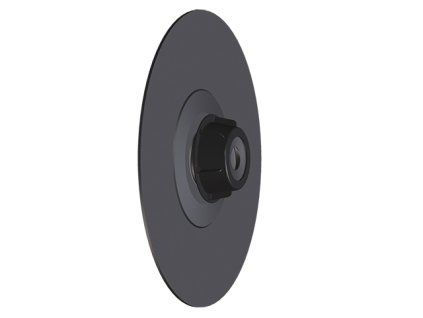

Tesniace manžety HL800

Systém HL800 je určený na utesnenie potrubných prestupov cez pivničné, základové a ďalšie hydroizolované steny.
Podľa konkrétneho variantu sú dostupné riešenia pre rôzne priemery potrubia.
Použiť ich možno pri vhodných potrubiach z materiálov ako:

• plast
• liatina
• nehrdzavejúca oceľ

Konkrétnu kompatibilitu treba vždy overiť podľa vybraného modelu a technickej dokumentácie.

Bitúmenové tesniace manžety

Vybrané varianty série HL800 používajú bitúmenovú hydroizolačnú manžetu.
Takéto riešenie umožňuje systémové napojenie prestupu na zodpovedajúcu hydroizoláciu spodnej stavby.
Dostupné sú rôzne dimenzie pre potrubia používané pri kanalizácii, vodovode a ďalších technických inštaláciách.

PVC izolačné manžety

Pre hydroizolačné systémy využívajúce PVC fólie sú dostupné príslušné varianty tesniacich súprav HL.
Pri výbere preto nestačí poznať iba priemer potrubia.
Treba zohľadniť aj typ hydroizolácie, na ktorú sa bude manžeta napájať.

⚠ Bitúmen alebo PVC – vyberajte podľa hydroizolácie

Toto je jeden z najdôležitejších údajov pri výbere.
Pred objednaním tesniacej manžety odporúčame zistiť:
Aký hydroizolačný systém bude použitý na spodnej stavbe?
Podľa toho sa volí vhodné vyhotovenie manžety.
Nesprávna kombinácia materiálov môže skomplikovať vytvorenie kvalitného hydroizolačného detailu.

Jeden alebo dva potrubné prestupy

V sortimente sú dostupné aj riešenia pre viac ako jedno potrubie.
Pri paralelnom vedení potrubí možno podľa konkrétneho systému použiť manžetu určenú pre dva prestupy.
Výhodou systémového riešenia je vytvorenie jedného kontrolovaného hydroizolačného detailu namiesto improvizovaného tesnenia viacerých otvorov.

Viacnásobné prestupy pre rúry a káble

Pri technických inštaláciách často cez jedno miesto neprechádza iba jedno potrubie.
Do budovy môžu vstupovať:

• elektrické káble
• internetové a dátové vedenia
• telekomunikačné káble
• chráničky
• vodovodné potrubia
• technologické vedenia
• riadiace káble
• ďalšie inštalácie

Pre takéto situácie sú vhodné systémové viacnásobné prestupy.

Tesnenie káblových chráničiek

Elektrické a dátové káble sa často vedú cez základovú stenu v ochranných chráničkách.
Aj tento prestup musí byť správne utesnený.
Voda môže prenikať nielen medzi stavebnou konštrukciou a chráničkou, ale pri nevhodne vyriešenom systéme aj samotnou trasou chráničky.
Preto odporúčame celý prestup riešiť ako funkčný detail už pri realizácii stavby.

Prestupy pre vodovod

Vodovodná prípojka predstavuje ďalší typický prestup cez obvodovú konštrukciu spodnej stavby.
Miesto vstupu potrubia do objektu musí zachovať kontinuitu hydroizolácie.
Tesniaca manžeta umožňuje vytvoriť kontrolované napojenie medzi potrubím a hydroizolačnou vrstvou.

Prestupy pre kanalizáciu

Kanalizačné potrubie patrí medzi najväčšie prestupy cez základové a pivničné steny.
Bežne sa používajú väčšie priemery potrubia, preto je správne utesnenie tohto detailu mimoriadne dôležité.
Pri výbere manžety treba poznať skutočný vonkajší priemer potrubia, nie iba všeobecné označenie kanalizačného systému.

Prestupy pre tepelné čerpadlá a technológie

Moderné budovy obsahujú stále väčšie množstvo technických rozvodov.
Prestupy môžu byť potrebné napríklad pre:

• tepelné čerpadlá
• bazénovú technológiu
• závlahové systémy
• vodárenské technológie
• čerpadlá
• meracie zariadenia
• elektrické prípojky
• fotovoltaické a riadiace vedenia

Každý prestup cez hydroizolovanú časť spodnej stavby treba správne vyriešiť.

Tesnosť proti pôsobiacej vode

Pri vybraných tesniacich manžetách HL800 je konštrukcia určená aj pre situácie, kde na prestup pôsobí voda.
Pri konkrétnych produktoch je preto potrebné sledovať deklarovanú vodotesnosť a podmienky použitia.
Pri náročných podmienkach odporúčame vychádzať z projektovej dokumentácie a technických údajov konkrétneho výrobku.

Prestup nemusí byť dokonale kolmý

V praxi potrubie nemusí vždy prechádzať stavebnou konštrukciou dokonale kolmo.
Vybrané riešenia HL umožňujú určitú uhlovú odchýlku potrubia.
Táto vlastnosť môže zjednodušiť realizáciu pri potrubiach, ktoré musia byť vedené v miernom sklone.
Vždy je potrebné dodržať rozsah povolený pre konkrétny výrobok.

Vertikálne potrubné prestupy

Nie všetky prestupy prechádzajú cez zvislú stenu.
Potrubie môže prechádzať aj cez horizontálnu stavebnú konštrukciu.
Pre takéto aplikácie sú dostupné riešenia určené pre vertikálne potrubné prestupy, pričom treba zvoliť výrobok podľa konkrétnej skladby konštrukcie a hydroizolácie.

Novostavba – prestupy riešte ešte pred dokončením hydroizolácie

Najjednoduchšie je vyriešiť potrubné a káblové prestupy už počas výstavby.
Pred realizáciou hydroizolácie odporúčame presne určiť:

• počet prestupov
• umiestnenie prestupov
• vonkajší priemer potrubí
• počet káblov a chráničiek
• typ hydroizolácie
• smer vedenia potrubia
• predpokladané hydrogeologické zaťaženie

Vďaka tomu možno prestupy pripraviť ako súčasť hydroizolačného systému, nie ako dodatočnú improvizovanú opravu.

Rekonštrukcia a dodatočné prestupy

Pri rekonštrukcii môže vzniknúť potreba vytvoriť nový prestup cez existujúcu pivničnú alebo základovú stenu.
Typickým príkladom je montáž:

• tepelného čerpadla
• novej vodovodnej prípojky
• elektrického vedenia
• internetovej prípojky
• technologického potrubia
• závlahového systému

Pri vytvorení nového otvoru treba zároveň obnoviť hydroizolačnú funkciu konštrukcie.
Samotné prevŕtanie steny a pretiahnutie potrubia preto nie je kompletným riešením.

⚠ Najčastejšia chyba – detail sa rieši až po dokončení stavby

Prestup sa často považuje za drobný technický detail.
V skutočnosti môže byť jedným z najcitlivejších miest hydroizolácie spodnej stavby.
Dodatočná oprava netesného prestupu môže vyžadovať:

• odkopanie základovej steny
• odstránenie zeminy
• odkrytie hydroizolácie
• opravu poškodeného detailu
• obnovenie ochranných vrstiev
• opätovné zasypanie výkopu

Preto je výrazne jednoduchšie vyriešiť prestup správne už počas výstavby.

Prenikanie vody okolo prestupu nemusí byť okamžite viditeľné

Malá netesnosť sa nemusí prejaviť veľkým prúdom vody.
Prvými príznakmi môžu byť:

• vlhká škvrna
• zmena farby omietky
• výkvety
• zvýšená vlhkosť muriva
• odlupovanie povrchovej úpravy
• zápach vlhkosti
• vznik plesní

Pri dlhodobom pôsobení vody môže dôjsť k poškodeniu stavebných vrstiev.

Hydroizolácia spodnej stavby musí byť súvislý systém

Spoľahlivá ochrana spodnej stavby nevzniká použitím jedného výrobku.
Treba riešiť celý hydroizolačný systém vrátane:

• plošnej hydroizolácie
• pracovných škár
• dilatačných škár
• potrubných prestupov
• káblových prestupov
• napojenia podlahy na stenu
• kanalizačných prípojok
• technologických otvorov

Tesniaca manžeta rieši jeden z najdôležitejších detailov – bezpečný prechod potrubia alebo vedenia cez hydroizolačnú vrstvu.

Súčasť ochrany domu pred vodou

Ochrana objektu pred vodou nezačína až pri povodni.
Začína už pri projektovaní a výstavbe.
Správne vyriešená spodná stavba môže podľa konkrétneho projektu zahŕňať:

• hydroizoláciu základov
• tesnenie potrubných prestupov
• tesnenie káblových prestupov
• ochranu kanalizácie proti spätnému vzdutiu
• správne odvodnenie
• bezpečné odvádzanie dažďovej vody
• čerpanie spodnej alebo priesakovej vody
• ďalšie preventívne opatrenia

Najlepšie riešená záplava je tá, ktorej voda sa do objektu vôbec nedostane.

Pre aké stavby sú tesniace manžety HL vhodné?

Podľa konkrétneho systému ich možno použiť pri:

• rodinných domoch
• bytových domoch
• pivniciach
• suterénoch
• podzemných garážach
• administratívnych budovách
• hoteloch
• komerčných objektoch
• výrobných halách
• skladových objektoch
• technologických stavbách
• verejných budovách

Pre profesionálnych zákazníkov

Sortiment je vhodný pre:

• hydroizolačné firmy
• stavebné spoločnosti
• inštalatérov
• vodárov
• elektroinštalačné firmy
• projektantov TZB/ZTI
• projektantov spodných stavieb
• generálnych dodávateľov
• realizačné firmy
• správcov budov

Ako vybrať správnu tesniacu manžetu?

Pri výbere odporúčame zistiť najmä:
1. Vonkajší priemer potrubia
Rozhodujúci je skutočný rozmer potrubia alebo chráničky.
2. Materiál potrubia
Plast, liatina, nehrdzavejúca oceľ alebo iný materiál podľa konkrétneho výrobku.
3. Typ hydroizolácie
Bitúmenová hydroizolácia, PVC fólia alebo iný systém.
4. Počet prestupov
Jedno potrubie, dve potrubia alebo viacnásobný káblový/potrubný prestup.
5. Smer prestupu
Prestup cez stenu alebo cez horizontálnu stavebnú konštrukciu.
6. Uhol potrubia
Ak potrubie neprechádza konštrukciou kolmo, treba overiť povolenú odchýlku.
7. Pôsobenie vody
Zohľadnite podmienky spodnej stavby a prípadné hydrostatické zaťaženie.
8. Projektovanú skladbu hydroizolácie
Manžeta musí byť správne integrovaná do celého hydroizolačného systému.

Neviete, ktorú tesniacu manžetu potrebujete?

Pošlite nám vonkajší priemer potrubia alebo chráničky, materiál potrubia, typ hydroizolácie a fotografiu alebo detail prestupu.
Pomôžeme vám vybrať vhodné riešenie HL.
Pri väčších projektoch nám môžete poslať aj projekt spodnej stavby, detail hydroizolácie alebo projekt ZTI.
Ak sa prestup ešte len projektuje, odporúčame jeho riešenie konzultovať pred realizáciou hydroizolácie.

Chráňte spodnú stavbu v každom detaile

Kvalitná hydroizolácia nekončí pri veľkých plochách základovej alebo pivničnej steny.
Rovnako dôležité sú všetky miesta, kde je hydroizolácia prerušená potrubím, káblom alebo chráničkou.
→ Každý prestup cez hydroizoláciu je potenciálnou cestou vody. Utesnite ho systémovo ešte predtým, než sa z detailu stane problém.

Ste stavebná, hydroizolačná, inštalatérska alebo projekčná firma?
Pošlite nám technické podklady – pomôžeme vám s výberom vhodných tesniacich manžiet.

HL Hutterer & Lechner – profesionálne riešenia na bezpečné utesnenie potrubných a káblových prestupov.
