Automatické stráženie spodnej vody – automatická ochrana pivníc a objektov pred zaplavením

Spodná a priesaková voda môže ohroziť pivnicu, suterén, technickú miestnosť, šachtu alebo inú podzemnú časť objektu aj bez toho, aby v okolí prebiehala viditeľná povodeň. Automatické stráženie hladiny vody umožňuje včas reagovať na jej stúpanie a pomocou pripojeného čerpadla začať vodu automaticky odčerpávať.

Základným prvkom systému môže byť plavákový spínač, ktorý sleduje výšku hladiny vody a podľa jej zmeny automaticky zapína alebo vypína pripojené čerpadlo.

Takéto riešenie je vhodné najmä pre:

• pivnice
• suterény
• čerpacie šachty
• drenážne šachty
• technické miestnosti
• podzemné priestory
• garáže
• výťahové šachty
• stavebné jamy
• objekty ohrozené spodnou alebo priesakovou vodou

⚠ DÔLEŽITÉ – spodná voda môže stúpať bez viditeľnej povodne

Pri ochrane objektu sa často sleduje najmä voda pritekajúca po povrchu.

#ShowMore#

Silný dážď alebo povodeň však môže spôsobiť aj zvýšenie hladiny podzemnej vody a nasýtenie okolitej zeminy.
Voda následne môže prenikať k spodnej stavbe:

• cez netesnosti hydroizolácie
• cez pracovné a dilatačné škáry
• okolo potrubných prestupov
• okolo káblových prestupov
• cez poškodenú stavebnú konštrukciu
• cez drenážny systém
• do zbernej alebo čerpacej šachty

Problém pritom môže vzniknúť s určitým oneskorením po intenzívnom daždi, keď už samotné zrážky ustali, ale voda v podloží stále stúpa.
Preto nestačí sledovať iba počasie alebo hladinu vody pred domom. Pri rizikových objektoch je dôležité vedieť reagovať aj na vodu, ktorá prichádza zo zeme.

Ako funguje automatické stráženie hladiny vody?

Princíp je jednoduchý.
V priestore, kde sa môže zhromažďovať voda, je umiestnený plavákový spínač.
Keď hladina vody stúpne na nastavenú úroveň, poloha plaváka sa zmení a spínač aktivuje pripojené zariadenie.
Typické zapojenie:
stúpanie hladiny vody → zdvihnutie plaváka → zopnutie spínača → zapnutie čerpadla → odčerpávanie vody
Po poklese hladiny:
pokles vody → zmena polohy plaváka → vypnutie čerpadla
Systém tak môže pracovať automaticky bez potreby manuálneho zapínania čerpadla pri každom zvýšení hladiny.

Automatické spustenie čerpadla

Najväčšou výhodou automatického systému je schopnosť reagovať v okamihu, keď hladina vody dosiahne stanovenú úroveň.
Čerpadlo tak nemusí čakať na manuálne zapnutie používateľom.
To je dôležité najmä:

• v noci
• počas neprítomnosti majiteľa
• cez víkend
• počas dovolenky
• pri náhlom zvýšení hladiny
• pri dlhodobých dažďoch
• pri postupnom presakovaní vody

Pri vode často rozhodujú minúty a hodiny. Automatické spustenie môže začať odčerpávať vodu ešte predtým, než si problém niekto všimne.

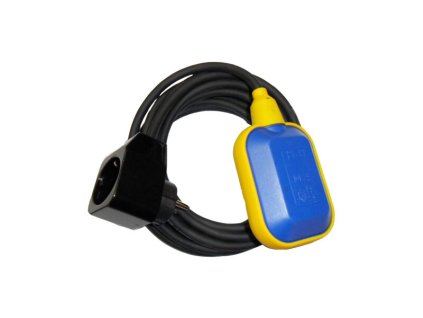

Plavákový spínač so zásuvkou a zástrčkou

Praktickým riešením je plavákový spínač vybavený zásuvkou a zástrčkou.
Umožňuje vytvoriť automatické ovládanie vhodného elektrického čerpadla bez potreby trvalého manuálneho zapínania.
Princíp zapojenia:
elektrická zásuvka → plavákový spínač → čerpadlo
Plavák potom podľa hladiny vody ovláda prívod elektrickej energie k pripojenému zariadeniu.
V našej ponuke nájdete plavákový spínač s 5 m káblom, ktorý možno použiť ako súčasť automatického systému stráženia hladiny vody.

Čerpacia šachta ako kontrolované miesto

Veľmi vhodným riešením je vytvoriť najnižší bod systému v podobe zbernej alebo čerpacej šachty.
Voda z drenáže alebo okolitého priestoru je vedená do tejto šachty.
V nej sa nachádza:

• čerpadlo
• plavákové ovládanie
• výtlačné potrubie
• prípadne ďalšie bezpečnostné prvky

Pri zvýšení hladiny sa čerpadlo automaticky zapne a vodu odčerpá.
Po poklese hladiny sa vypne.

Ochrana pivnice pred spodnou vodou

Pivnice a suterény patria medzi najrizikovejšie časti budovy.
Nachádzajú sa pod úrovňou terénu a ich stavebné konštrukcie sú v kontakte so zeminou.
Pri zvýšení hladiny podzemnej vody môže na spodnú stavbu pôsobiť zvýšený tlak.
Riziko sa môže týkať:

• podlahy pivnice
• obvodových stien
• pracovných škár
• prestupov potrubí
• prestupov káblov
• napojenia podlahy na stenu
• technologických otvorov

Automatické odčerpávanie môže byť podľa konkrétneho projektu jednou zo súčastí ochrany objektu.

Ochrana technických miestností

V suterénoch sa často nachádzajú technológie s vysokou hodnotou.
Ide napríklad o:

• kotly
• tepelné čerpadlá
• elektrické rozvádzače
• zásobníky vody
• čerpadlá
• filtračné zariadenia
• úpravne vody
• serverové zariadenia
• riadiace systémy

Aj relatívne nízka hladina vody môže spôsobiť značnú škodu.
Preto má automatické sledovanie vody význam nielen pri veľkej povodni, ale aj pri menšom dlhodobom presakovaní.

Drenážny systém a automatické čerpanie

Pri niektorých objektoch je okolo spodnej stavby vytvorená drenáž.
Drenážna voda môže byť vedená do zbernej šachty.
Ak nie je možné zabezpečiť spoľahlivý gravitačný odtok, môže byť voda zo šachty odčerpávaná.
Princíp systému môže byť:
drenáž → zberná šachta → plavák → čerpadlo → bezpečné miesto odvedenia vody
Konkrétny návrh drenážneho a čerpacieho systému musí vždy zodpovedať podmienkam stavby.

⚠ Automatické čerpadlo potrebuje správne dimenzovanie

Samotný plavákový spínač nezaručuje ochranu pred zaplavením.
Ak voda priteká rýchlejšie, ako ju dokáže čerpadlo odvádzať, hladina bude napriek zapnutému čerpadlu ďalej stúpať.
Preto musí platiť:
výkon čerpadla > maximálny predpokladaný prítok vody

Pri návrhu treba zohľadniť:

• množstvo pritekajúcej vody
• požadovaný prietok čerpadla
• dopravnú výšku
• dĺžku výtlačného potrubia
• priemer hadice alebo potrubia
• tlakové straty
• charakter čerpanej vody
• veľkosť čerpacej šachty

Čerpadlo treba vyberať podľa reálnych hydraulických podmienok, nie iba podľa maximálneho prietoku uvedeného na obale.

Čistá alebo znečistená voda?

Pri výbere čerpadla treba vedieť, aká voda sa bude čerpať.
Môže ísť o:

• čistú vodu
• mierne znečistenú vodu
• drenážnu vodu
• vodu s pieskom
• vodu so sedimentmi
• kalovú vodu

Čerpadlo musí byť vhodné na charakter čerpanej vody a maximálnu veľkosť pevných častíc.

⚠ Čo ak vypadne elektrická energia?

Toto je jedna z najdôležitejších otázok pri automatickom odčerpávaní vody.
Silné búrky a povodne môžu byť sprevádzané výpadkom elektrickej energie.
Ak je systém závislý iba od elektrického čerpadla napájaného zo siete, pri výpadku elektriny prestane čerpať.
Pre rizikové objekty preto odporúčame zvážiť:

• záložné napájanie
• vhodný záložný zdroj
• elektrocentrálu
• druhé nezávislé čerpadlo
• alarm vysokej hladiny
• diaľkové upozornenie
• núdzový plán odčerpávania

Automatické stráženie vody je najúčinnejšie vtedy, keď systém počíta aj s poruchovým stavom.

Dve čerpadlá pre vyššiu bezpečnosť

Pri kritických objektoch môže byť vhodné použiť dve čerpadlá.
Prvé čerpadlo pracuje ako hlavné.
Druhé môže slúžiť ako:

• záložné čerpadlo
• pomocné čerpadlo pri vysokom prítoku
• rezerva pri poruche hlavného čerpadla

Systém možno navrhnúť tak, aby druhé čerpadlo reagovalo až pri vyššej hladine vody.
Princíp:
1. hladina → hlavné čerpadlo
2. vyššia hladina → záložné čerpadlo
3. kritická hladina → alarm
Takéto viacstupňové riešenie výrazne zvyšuje bezpečnosť pri objektoch, kde by zaplavenie spôsobilo vysoké škody.

Alarm vysokej hladiny

Automatické spustenie čerpadla rieši samotné odčerpávanie vody.
Pri dôležitých objektoch je však vhodné vedieť aj to, že hladina začala stúpať.
Systém preto môže byť doplnený o signalizáciu alebo alarm vysokej hladiny.
Alarm môže upozorniť napríklad na:

• nadmerný prítok vody
• poruchu čerpadla
• nedostatočný výkon čerpadla
• upchaté potrubie
• výpadok systému
• prekročenie bezpečnej hladiny

Automatické čerpanie počas neprítomnosti

Jednou z najväčších výhod automatického systému je ochrana objektu aj vtedy, keď sa v ňom nikto nenachádza.
Typickým príkladom je:

• rodinný dom počas dovolenky
• víkendový objekt
• sklad mimo pracovného času
• technická miestnosť bez stálej obsluhy
• podzemná garáž
• rekreačný objekt
• priemyselný objekt počas odstávky

Čerpadlo môže začať pracovať automaticky ešte pred príchodom obsluhy.

Plavák musí mať dostatok priestoru

Pri montáži je veľmi dôležité, aby sa plavák mohol voľne pohybovať.
Nemal by sa zachytávať o:

• stenu šachty
• čerpadlo
• hadicu
• potrubie
• elektrický kábel
• iné zariadenie

Ak sa plavák mechanicky zablokuje, nemusí čerpadlo správne zapnúť alebo vypnúť.
Preto treba veľkosť šachty a polohu jednotlivých komponentov navrhnúť ako jeden funkčný celok.

Ochrana proti chodu nasucho

Pri čerpaní je dôležité zabezpečiť, aby čerpadlo nepracovalo mimo podmienok povolených výrobcom.
Správne nastavený plavák vypne čerpadlo po poklese hladiny.
Tým môže pomôcť zabrániť zbytočnému chodu zariadenia po odčerpaní vody.
Konkrétne požiadavky však vždy závisia od typu použitého čerpadla.

Kam odčerpanú vodu odviesť?

Nestačí iba vodu zo šachty odčerpať.
Musí byť bezpečne odvedená na miesto, z ktorého sa nebude vracať späť k objektu.
Pri návrhu treba vyriešiť:

• miesto vypúšťania
• výškový rozdiel
• vzdialenosť
• kapacitu prijímacieho systému
• ochranu proti spätnému toku
• príslušné technické a miestne požiadavky

Nevhodne vedený výtlak môže spôsobiť, že sa odčerpaná voda začne vracať späť.

⚠ Spodná voda, kanalizácia a povodňová voda sú tri rozdielne riziká

Pri ochrane suterénu je dôležité rozlišovať zdroj vody.
1. Spodná a priesaková voda
Voda pôsobí cez zeminu a spodnú stavbu alebo sa zhromažďuje v drenážnom systéme.
Riešením môže byť správna hydroizolácia, drenáž a podľa projektu automatické odčerpávanie.
2. Spätné vzdutie kanalizácie
Voda sa vracia kanalizačným potrubím do objektu.
Riešením sú vhodne navrhnuté spätné klapky, uzávery alebo čerpacie stanice.
3. Povrchová a povodňová voda
Voda priteká po povrchu cez dvere, brány, okná, svetlíky alebo ďalšie otvory.
Riešením sú protipovodňové bariéry a ochrana jednotlivých stavebných otvorov.
Jeden ochranný prvok preto nemusí vyriešiť všetky spôsoby zaplavenia.

Automatické stráženie ako súčasť komplexnej ochrany objektu

Pri rizikových objektoch môže komplexný systém zahŕňať:

• plavákové spínače
• ponorné čerpadlá
• zberné a čerpacie šachty
• záložné čerpadlá
• alarm vysokej hladiny
• záložné napájanie
• spätné klapky kanalizácie
• tesniace manžety potrubných a káblových prestupov
• hydroizoláciu spodnej stavby
• protipovodňové bariéry
• ochranu pivničných okien a svetlíkov

Cieľom je vytvoriť viacstupňovú ochranu, pri ktorej porucha jedného prvku nemusí automaticky znamenať zaplavenie objektu.

Kde je automatické stráženie vody vhodné?

Systém možno podľa konkrétneho návrhu použiť pre:

• rodinné domy
• bytové domy
• pivnice a suterény
• podzemné garáže
• technické miestnosti
• sklady
• priemyselné objekty
• výrobné závody
• hotely
• administratívne budovy
• rekreačné objekty
• stavebné objekty
• čerpacie a drenážne šachty

Pre novostavby aj existujúce objekty

Najlepším riešením je myslieť na spodnú a priesakovú vodu už pri projektovaní stavby.
Vtedy možno správne navrhnúť:

• hydroizoláciu spodnej stavby
• drenáž
• zbernú šachtu
• čerpadlo
• plavákové ovládanie
• výtlačné potrubie
• záložné napájanie

Automatické stráženie však možno podľa konkrétnej situácie doplniť aj do existujúceho objektu.

Ako navrhnúť automatické stráženie spodnej vody?

Pred výberom odporúčame poznať:
1. Miesto, kde sa voda zhromažďuje
Pivnica, drenážna šachta, čerpacia šachta alebo iný priestor.
2. Charakter vody
Čistá, drenážna, znečistená alebo voda so sedimentmi.
3. Predpokladané množstvo vody
Podľa toho sa dimenzuje výkon čerpadla.
4. Dopravnú výšku
Výškový rozdiel medzi čerpadlom a miestom vypúšťania.
5. Dĺžku výtlačného potrubia
Ovplyvňuje výsledný výkon čerpadla.
6. Veľkosť šachty
Plavák potrebuje dostatok priestoru na voľný pohyb.
7. Miesto odvedenia vody
Voda sa nesmie nekontrolovane vracať späť k objektu.
8. Dostupnosť elektrickej energie
Treba preveriť napájanie čerpadla a bezpečnosť elektroinštalácie.
9. Potrebu záložného systému
Pri kritickom objekte zvážte druhé čerpadlo alebo záložné napájanie.
10. Potrebu alarmu
Pri hodnotných alebo neobývaných objektoch môže byť vhodné upozornenie na vysokú hladinu.

Neviete, aké čerpadlo alebo plavákové ovládanie potrebujete?

Pošlite nám informácie o priestore a pomôžeme vám navrhnúť vhodné riešenie.
Ideálne nám pošlite:

• fotografiu šachty alebo priestoru
• rozmery šachty
• odhad množstva pritekajúcej vody
• charakter vody
• výšku, do ktorej treba vodu čerpať
• vzdialenosť miesta vypúšťania
• priemer plánovanej hadice alebo potrubia
• informáciu, či požadujete záložné čerpadlo alebo alarm

Nečakajte, kým voda dosiahne podlahu pivnice

Pri spodnej a priesakovej vode je výhodou včasná reakcia.
Správne navrhnutý automatický systém môže začať odčerpávať vodu už pri dosiahnutí nastavenej hladiny
– bez čakania na príchod obsluhy a bez potreby manuálne zapínať čerpadlo.
→ Hladina stúpne. Plavák zareaguje. Čerpadlo sa zapne. Voda sa začne odčerpávať.

Ste stavebná firma, projektant, správca objektu alebo riešite opakované prenikanie vody do pivnice?
Pošlite nám technické údaje – pomôžeme vám s výberom plavákového spínača, vhodného čerpadla a príslušenstva.

Automatické stráženie spodnej vody – ochrana, ktorá reaguje aj vtedy, keď pri objekte nikto nie je.

Proti záplave – chránime váš majetok skôr, než príde voda.
