Veľkopriemerové spätné klapky ZETEC – ochrana kanalizácie pred spätným tokom a povodňovou vodou

Veľkopriemerové spätné klapky ZETEC sú určené na ochranu kanalizačných, dažďových a odvodňovacích systémov pred nežiaducim spätným tokom vody. Používajú sa najmä na výustiach potrubí, kde je potrebné umožniť vode odtekať von a zároveň zabrániť jej návratu späť do potrubia.

Ide o dôležitý prvok ochrany obcí, miest, priemyselných areálov, kanalizačných systémov, retenčných objektov, čerpacích staníc a ďalšej vodohospodárskej infraštruktúry.

Veľkopriemerová spätná klapka môže byť mimoriadne dôležitá počas povodní, zvýšených hladín vodných tokov a intenzívnych prívalových dažďov, keď sa voda môže cez nechránené kanalizačné alebo dažďové potrubie začať tlačiť späť do chráneného územia.

#ShowMore#

⚠ DÔLEŽITÉ – voda môže cez kanalizáciu preniknúť za protipovodňovú ochranu

Pri povodni nemusí voda prenikať do chráneného územia iba cez povrch.
Kanalizačné a dažďové potrubia môžu vytvoriť skrytú cestu, ktorou sa voda dostane cez alebo popod protipovodňovú ochranu späť do mesta, obce, priemyselného areálu alebo chráneného objektu.
Predstavme si kanalizačné potrubie, ktoré odvádza dažďovú vodu z územia do rieky.
Za normálnych podmienok: chránené územie → dažďová kanalizácia → výustné potrubie → rieka
Ak však hladina rieky počas povodne výrazne stúpne, môže vzniknúť opačný tlak: rieka → výustné potrubie → dažďová kanalizácia → chránené územie
Voda tak môže začať prenikať späť cez kanalizačný systém.
Protipovodňová ochrana preto nekončí pri hrádzi alebo mobilnej bariére. Chránené musia byť aj potrubia, ktoré cez túto ochranu prechádzajú.

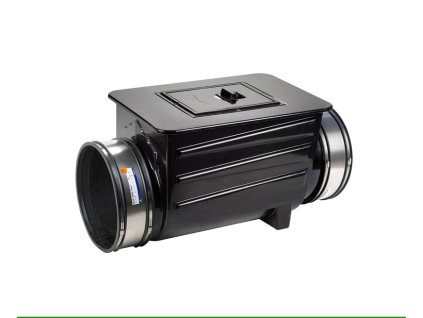

Ako funguje veľkopriemerová spätná klapka ZETEC?

Princíp je založený na jednosmernom prúdení vody.
Pri normálnom odtoku voda prúdi z kanalizačného alebo odvodňovacieho systému smerom von.
Tlak odtekajúcej vody otvorí klapku a umožní jej odtok.
Normálny odtok: kanalizácia → tlak odtekajúcej vody → otvorenie klapky → recipient
Ak začne voda pôsobiť z opačnej strany, klapka sa pritlačí do uzatvorenej polohy.
Spätný tlak: rieka / povodňová voda → uzatvorenie klapky → obmedzenie spätného toku → ochrana kanalizácie
Systém tak umožňuje vytvoriť pasívnu ochranu proti spätnému toku vody bez potreby zásahu obsluhy pri každej zmene hladiny.

Ochrana kanalizačných výustí

Jedným z hlavných miest použitia sú výustné objekty dažďovej alebo odvodňovacej kanalizácie.
Potrubie môže byť vyústené napríklad do:

• rieky
• potoka
• kanála
• vodnej nádrže
• retenčného priestoru
• otvoreného odvodňovacieho systému
• iného recipientu

Za normálnych podmienok voda bezpečne odteká.
Pri zvýšení hladiny recipientu však vzniká riziko spätného prúdenia.
Veľkopriemerová spätná klapka vytvára ochranný prvok priamo na výusti potrubia.

Ochrana pred povodňovou vodou

Pri povodni môže hladina rieky alebo iného vodného toku vystúpiť nad úroveň kanalizačnej výuste.
Bez spätnej klapky môže voda začať vnikať do potrubia.
Následne sa môže šíriť kanalizačnou sieťou do nižšie položených častí chráneného územia.
Ohrozené môžu byť:

• ulice
• pivnice
• podzemné garáže
• technické objekty
• priemyselné areály
• sklady
• výrobné prevádzky
• dopravná infraštruktúra
• ďalšie nízko položené objekty

Preto môže byť ochrana kanalizačných výustí významnou súčasťou celkového protipovodňového systému.

⚠ Skrytá cesta povodňovej vody

Pri návrhu protipovodňovej ochrany sa často venuje najväčšia pozornosť viditeľným miestam.
Ide napríklad o:

• dvere
• brány
• vjazdy
• otvory v budovách
• hrá­dze
• mobilné protipovodňové bariéry

Voda však môže prenikať aj pod povrchom.
Nechránené kanalizačné potrubie prechádzajúce cez protipovodňovú líniu môže vytvoriť hydraulické prepojenie medzi zaplavenou a chránenou stranou.
Práve preto treba pri návrhu PPO preveriť aj:

• dažďovú kanalizáciu
• splaškovú kanalizáciu
• odvodňovacie potrubia
• výustné objekty
• priepusty
• technologické potrubia
• ďalšie podzemné prestupy

Dažďová kanalizácia

Dažďová kanalizácia je jednou z najdôležitejších oblastí použitia veľkopriemerových spätných klapiek.
Počas intenzívneho dažďa musí systém odvádzať veľké množstvo vody z:

• ciest
• parkovísk
• spevnených plôch
• priemyselných areálov
• logistických centier
• striech
• verejných priestranstiev

Ak však recipient dosiahne vysokú hladinu, odtok môže byť obmedzený a voda môže začať pôsobiť opačným smerom.
Spätná klapka pomáha zabrániť prenikaniu vody z recipientu späť do dažďovej kanalizácie.

Priemyselné areály

Rozsiahle priemyselné a logistické areály majú často vlastné systémy dažďovej kanalizácie.
Odvodňujú veľké plochy:

• výrobných hál
• skladov
• parkovísk
• manipulačných plôch
• komunikácií
• nakladacích rámp
• technologických priestorov

Ak sa areál nachádza v blízkosti rieky alebo v území ohrozenom vysokou hladinou vody, ochrana výustí môže byť dôležitou súčasťou protipovodňových opatrení.

Obce a mestá

Veľkopriemerové spätné klapky sú vhodné aj pre komunálnu infraštruktúru.
Uplatnenie môžu nájsť pri ochrane:

• mestských dažďových kanalizácií
• obecných odvodňovacích systémov
• výustí do vodných tokov
• podchodov
• podjazdov
• nízko položených komunikácií
• čerpacích staníc
• retenčných systémov
• protipovodňových objektov

Pri návrhu je potrebné posudzovať celý hydraulický systém a podmienky konkrétnej lokality.

Čerpacie stanice

Pri uzatvorení výuste spätnou vodou môže byť zároveň obmedzený gravitačný odtok z chráneného územia.
To znamená, že dažďová alebo odpadová voda vznikajúca na chránenej strane musí byť určitým spôsobom ďalej odvádzaná.
V takýchto situáciách môže byť potrebná kombinácia:
spätná klapka + čerpacia stanica
Spätná klapka zabraňuje návratu vody z recipientu a čerpacia technológia umožňuje podľa návrhu systému odvádzať vodu z chránenej strany.

⚠ Čo sa stane, keď sa klapka uzatvorí?

Toto je pri návrhu veľmi dôležitá otázka.
Keď vysoká hladina vody uzatvorí spätnú klapku, môže dôjsť k obmedzeniu gravitačného odtoku z kanalizačného systému.
Ak v rovnakom čase intenzívne prší, voda na chránenej strane stále pribúda.
Preto treba pri projektovaní preveriť:

• objem pritekajúcej vody
• retenčnú kapacitu systému
• kapacitu kanalizácie
• dĺžku trvania zvýšenej hladiny
• potrebu čerpacej stanice
• výkon čerpadiel
• bezpečnostnú rezervu systému

Spätná klapka zabraňuje vstupu vody zvonku, ale zároveň treba zabezpečiť, kam pôjde voda vznikajúca na chránenej strane.

Retenčné a akumulačné systémy

Spätné klapky možno podľa konkrétneho projektu použiť aj v systémoch hospodárenia s dažďovou vodou.
Môžu byť súčasťou:

• retenčných nádrží
• akumulačných nádrží
• dažďových kanalizácií
• regulačných objektov
• odvodňovacích systémov
• vodohospodárskych stavieb

Ich úlohou môže byť zabrániť nežiaducemu spätnému prúdeniu medzi jednotlivými časťami systému.

Ochrana čerpacích staníc pred spätným tokom

Pri čerpacích staniciach môže spätný tok spôsobovať nežiaducu recirkuláciu vody alebo zaplavovanie systému z výtlačnej či recipientnej strany.
Správne navrhnutá spätná ochrana pomáha oddeliť jednotlivé hydraulické časti systému.
Konkrétne riešenie musí vždy vychádzať z projektu a prevádzkových podmienok.

Veľké priemery potrubí

Na rozdiel od bežných domových spätných klapiek sú veľkopriemerové riešenia určené pre infraštruktúrne a vodohospodárske aplikácie.
Používajú sa tam, kde je potrebné chrániť potrubia s výrazne väčšími priemermi a odvádzať veľké množstvo vody.
Pri výbere preto nestačí poznať iba DN potrubia.
Dôležité sú aj hydraulické a stavebné podmienky celej aplikácie.

Pasívna ochrana

Veľkou výhodou vhodne navrhnutej spätnej klapky je automatická reakcia na smer a tlak vody.
Pri normálnom odtoku sa klapka otvorí.
Pri spätnom tlaku sa uzatvorí.
To znamená, že základná funkcia môže prebiehať bez potreby manuálneho uzatvárania výuste pri každom zvýšení hladiny.
To je dôležité najmä pri prívalových dažďoch a povodniach, keď môže hladina vody stúpať veľmi rýchlo.

Bez elektrickej energie

Mechanické riešenie spätnej klapky môže fungovať bez elektrického napájania.
To predstavuje významnú výhodu pri mimoriadnych udalostiach, keď môže dôjsť k:

• výpadku elektrickej energie
• zaplaveniu elektrických rozvodov
• obmedzeniu prístupu k objektu
• výpadku riadiacich systémov

Samotná klapka tak môže vytvárať pasívny ochranný prvok nezávislý od elektrickej siete.

Nízky odpor pri odtoku

Pri správnom návrhu je dôležité, aby klapka pri normálnom prúdení zbytočne neobmedzovala odtok.
Hydraulické vlastnosti konkrétneho zariadenia preto treba zahrnúť do výpočtu systému.
Najmä pri veľkých dažďových kanalizáciách môže mať tlaková strata významný vplyv na celkovú kapacitu odvodnenia.

Materiál a odolnosť

Veľkopriemerové spätné klapky sú vystavené náročným vonkajším podmienkam.
Môžu byť v kontakte s:

• dažďovou vodou
• odpadovou vodou
• povodňovou vodou
• sedimentmi
• pieskom
• bahnom
• plávajúcimi nečistotami
• UV žiarením
• zmenami teploty

Materiál a konštrukciu treba preto zvoliť podľa konkrétneho prostredia a požadovanej životnosti.

Nečistoty a sedimenty

Výustné objekty môžu byť zanášané sedimentmi alebo zachytenými nečistotami.
Tie môžu obmedziť pohyb klapky alebo zabrániť jej úplnému uzatvoreniu.
Preto je dôležité zabezpečiť:

• prístup na kontrolu
• pravidelné čistenie
• odstraňovanie sedimentov
• kontrolu pohyblivosti klapky
• kontrolu tesniacich plôch
• kontrolu upevnenia

Pravidelná kontrola pred povodňovou sezónou

Spätná klapka je bezpečnostný prvok, ktorý musí byť funkčný práve v okamihu, keď ho objekt potrebuje.
Odporúčame preto kontrolu najmä:

• pred obdobím intenzívnych dažďov
• pred očakávanou povodňovou situáciou
• po povodni
• po výraznom zanesení recipientu
• po stavebných prácach v okolí výuste
• podľa servisného plánu prevádzkovateľa

Veľkopriemerová spätná klapka ako súčasť PPO

Pri komplexnej protipovodňovej ochrane môže byť potrebné kombinovať viacero systémov.
Podľa konkrétnej lokality môžu byť súčasťou PPO:

• veľkopriemerové spätné klapky
• hradidlá a stavidlá
• mobilné protipovodňové bariéry
• pevné protipovodňové steny
• čerpacie stanice
• protipovodňové čerpadlá
• retenčné priestory
• regulátory prietoku
• ochrana kanalizačných prestupov
• monitorovanie hladiny vody

Účinná protipovodňová ochrana musí riešiť nielen vodu pritekajúcu po povrchu, ale aj vodu, ktorá môže preniknúť cez kanalizačné a odvodňovacie systémy.

Rozdiel medzi domovou a veľkopriemerovou spätnou klapkou

Bežná spätná klapka pre rodinný alebo bytový dom chráni kanalizačné potrubie konkrétneho objektu.
Veľkopriemerová spätná klapka ZETEC je určená pre podstatne väčšie systémy, napríklad:

• kanalizačné výuste
• dažďové stoky
• odvodňovacie systémy
• vodohospodárske objekty
• priemyselné areály
• mestskú a obecnú infraštruktúru

Výber preto vyžaduje podrobnejšie technické údaje.

Pre koho sú veľkopriemerové spätné klapky ZETEC určené?

Riešenia sú vhodné najmä pre:

• mestá a obce
• vodárenské spoločnosti
• správcov kanalizácií
• správcov vodných tokov
• priemyselné podniky
• výrobné závody
• logistické areály
• projektantov vodohospodárskych stavieb
• projektantov kanalizácií
• stavebné spoločnosti
• generálnych dodávateľov
• správcov protipovodňovej infraštruktúry

Ako vybrať správnu veľkopriemerovú spätnú klapku?

Pri návrhu potrebujeme poznať najmä:
1. Priemer potrubia
Uveďte DN a ideálne aj presný vonkajší alebo vnútorný rozmer podľa spôsobu montáže.
2. Materiál potrubia
Betón, plast, oceľ alebo iný materiál.
3. Typ média
Dažďová voda, odpadová voda alebo iné médium.
4. Miesto výuste
Rieka, potok, kanál, retenčná nádrž alebo iný recipient.
5. Spôsob montáže
Na potrubie, stenu, výustný objekt alebo inú stavebnú konštrukciu.
6. Maximálnu hladinu vody
Dôležitý je predpokladaný spätný tlak vody na klapku.
7. Bežný prietok
Potrebujeme poznať množstvo vody, ktoré má cez klapku pri normálnej prevádzke odtekať.
8. Maximálny návrhový prietok
Dôležitý pre hydraulické posúdenie systému.
9. Charakter výustného objektu
Rozmery, fotografie, výkres alebo projektová dokumentácia výrazne uľahčia návrh.
10. Riziko zanášania
Treba posúdiť sedimenty, bahno a ďalšie nečistoty.

Potrebujete navrhnúť veľkopriemerovú spätnú klapku?

Pri veľkopriemerových klapkách odporúčame výber nerobiť iba podľa DN potrubia.
Pošlite nám projektovú dokumentáciu, priemer a materiál potrubia, fotografie výuste, požadovaný prietok a informáciu o maximálnej hladine vody na strane recipientu.
Na základe technických podkladov vám pomôžeme pripraviť vhodné riešenie.
Pri existujúcom objekte nám môžete poslať:

• fotografie výuste
• priemer potrubia
• rozmery stavebnej konštrukcie
• materiál potrubia
• výšku maximálnej hladiny
• informáciu o probléme so spätným tokom

Pri novom projekte odporúčame zaslať situáciu, výkres výustného objektu a hydraulické údaje.

Chráňte kanalizáciu aj z opačnej strany

Kanalizácia má vodu bezpečne odvádzať z chráneného územia.
Počas povodne sa však môže z odvodňovacej cesty stať cesta, ktorou voda prenikne späť.
→ Veľkopriemerová spätná klapka umožňuje vode odtekať von a pomáha zabrániť jej návratu späť do kanalizačného systému.

Ste obec, mesto, projektant, správca kanalizácie, priemyselný podnik alebo realizačná spoločnosť?
Pošlite nám technické podklady – pomôžeme vám s návrhom vhodného riešenia ZETEC a pripravíme individuálnu cenovú ponuku.

ZETEC – ochrana kanalizačných a odvodňovacích systémov pred spätným tokom vody.

Proti záplave – chránime váš majetok skôr, než príde voda.
