Hydro VM, model VM

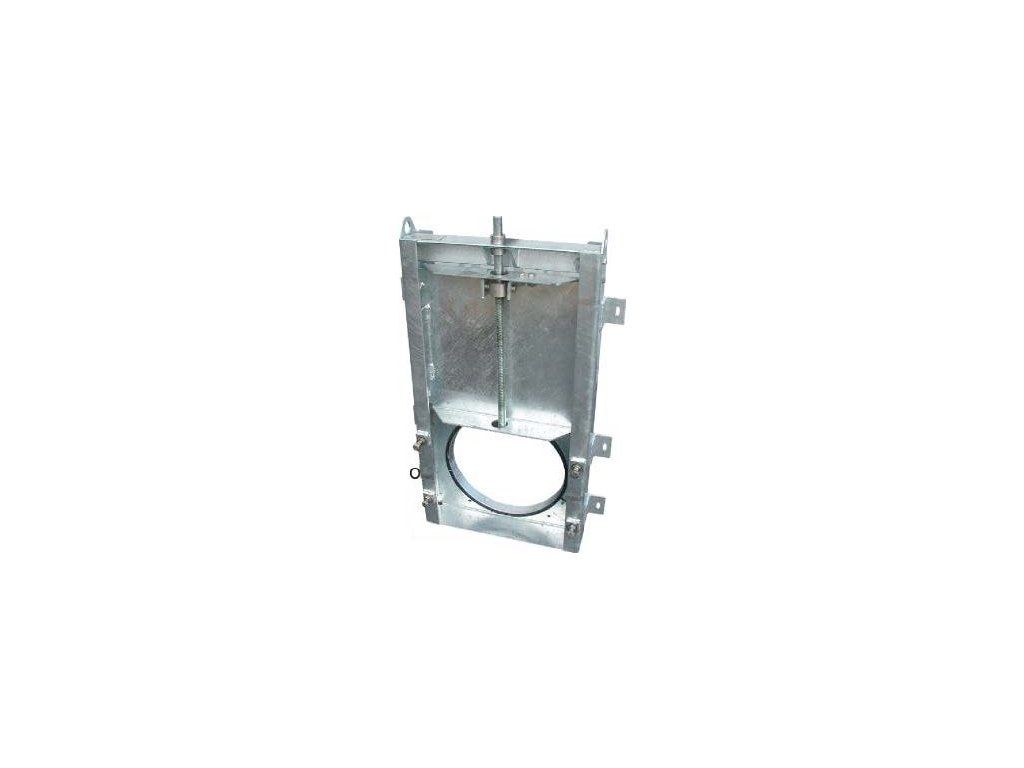

Popis Stavadlá HydroVM sú vyrobené z pozinkovanej ocele(modely VM_A) alebo z nerezovej ocele (A2) (modely VM_I).

Uzáver je v prevedení v smere hodinových ručičiek s nestúpajúcou závitovou tyčou.

Stavadlá sú systematicky dodávané s montážnou sadou, ktorá obsahuje oceľové hmoždinky a stavebnicovú vodotesnú pásku

Sú opatrené kruhovým otvorom pre plný prietok a sú vybavené nasledujúcim zariadením:

•Ovládací štvorhran 30 x 30 z pozinkovanej ocele,

•Bronzová matica závitovej tyče so závrtnou skrutkou z nerezovej ocele(A2)

• Tyč z pozinkovanej ocele (pri modeloch VM_I z nerezovej ocele (A2)),

• Rám a hradítko z pozinkovanej ocele (pri modeloch VM_I z nerezovej ocele (A2)).
Výhody Stavidlá sú strojovo zvárané, čo umožňuje jednoduchú výmenu všetkých komponentov.

Rám je vybavený dvoma zdvíhacími objímkami, ktoré uľahčujú manipuláciu a inštaláciu.

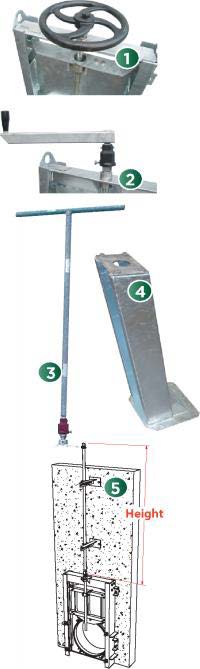

Súčasťou dodávky je vŕtacia šablóna, ktorá je veľmi užitočná vtedy, ak stavidlo váži viac ako 40 kg. Konečné nastavenie hradítka v uzavretej polohe je vďaka štyrom poistným maticám subtílnejší. Tesnenie EPDM je odnímateľné.Možnosti / príslušenstvo na ovládanie, modely OV:

1 Liatinové ovládacie koleso pre stavidlá Dn 200 až Dn 500:Dn 200 a 300: OV010 , priemer 200mm, hmotnosť 3 kg. Dní 400 a 500: OV015 , priemer 300mm, hmotnosť 5 kg

2 Kľučka z pozinkovanej ocele s otočnou rukoväťou: Dn 200 až 1200: OV020, dĺžka 380mm, hmotnosť 2 kg.

3 Ovládacia T-rukoväť z pozinkovanej ocele s vnútorným liatinovým štvorhranom 30 x 30: Výška 1000mm: OV026, hmotnosť 3.5 kg Výška 1500mm: OV025, hmotnosť 4 kg

4 Stĺpik z pozinkovanej ocele so štyrmi otvormi na upevnenie:Výška: 900mm: OV002, hmotnosť 29 kg.Upozornenie: tento stĺpik je nutný vtedy, ak použijete predĺženie typu RV121 a vyššie.

5 Predĺženie tyče, nastaviteľné podľa miesta, model RVPredĺženie je vybavené vonkajším štvorhranom z pozinkovanej ocele v hornej častia liatinovým vnútorným štvorhranom v spodnej časti.

Dodáva sa so sadou upevňovacích hmoždiniek a jedným alebo dvoma vodidlami.
