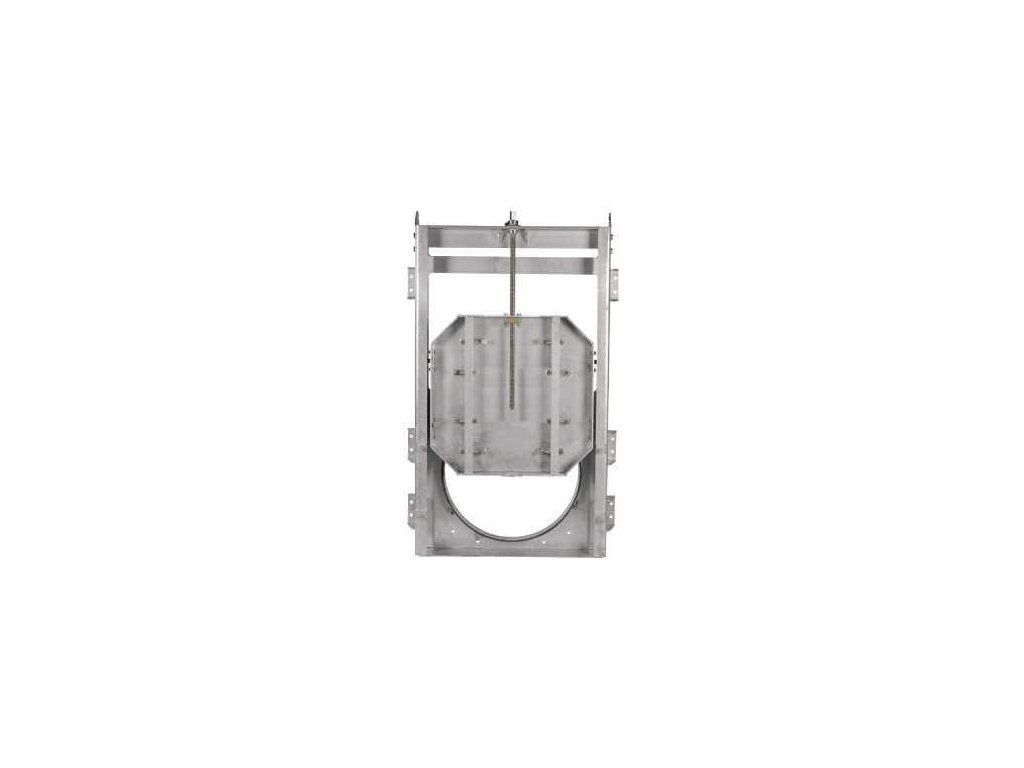

Hydro VE, model VE

Stavidlá HydroVE sú vyrábané z pozinkovanej ocele(modely VE_A) alebo z nerezovej ocele (A2) (modely VE_I).

Uzáver je v prevedení v smere hodinových ručičiek s nestúpajúcou závitovou tyčou.

Stavidlá sú systematicky dodávané s montážnou sadou, ktorá obsahuje oceľové hmoždinky a stavebnicovú vodotesnú pásku.Sú opatrené kruhovým otvorom pre plný prietok a obsahujú nasledujúce prvky:

• Ovládací štvorhran z pozinkovanej ocele 30 x 30,

• Bronzová matica závitovej tyče so závrtnou skrutkou 304L z nerezovejoceli,
• Tyč z nerezovej ocele (A2),

• Rám a hradítko z pozinkovanej ocele(pri modeloch VE_I z nerezovej ocele A2).

Výhody
Stavidlá sú strojovo zvárané, čo umožňuje jednoduchú výmenu všetkých komponentov.

Rám je vybavený dvoma zdvíhacími objímkami, ktoré uľahčujú manipuláciu a inštaláciu.

Súčasťou dodávky je vŕtacia šablóna, ktorá je veľmi užitočná vtedy, ak stavidlo váži viac ako 40 kg.

Konečné nastavenie hradítka v uzavretej polohe je vďaka štyrom poistným maticám subtílnejšie.

Tesnenie EPDM je odnímateľné.Nerezový hradítko na valčekoch (A2).

Stavidlo je vybavené teflónovými podložkami proti treniu.

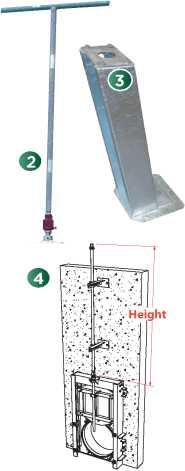

Možnosti / Príslušenstvo na ovládanie, modely VV:

1 Kľučka z pozinkovanej ocele s otočnou rukoväťou:
Dn 200 až 1200: OV020, dĺžka 380mm, hmotnosť 2 kg

2 Ovládacia T-rukoväť z pozinkovanej ocele s vnútorným liatinovým štvorhranom 30 x 30: Výška 1000mm: OV026, hmotnosť 3.5 kg Výška 1500mm: OV025, hmotnosť 4 kg

3 stĺpik z pozinkovanej ocele so štyrmi otvormi na upevnenie::
Výška: 900mm: OV002, hmotnosť 29 kg.

Upozornenie: tento stĺpik je nutný vtedy, ak použijete predĺženie typu RV121 a vyššie.

4 Predĺženie je opatrené vonkajším štvorhranom z pozinkovanej ocele v hornej časti a liatinovým vnútorným štvorhranom v spodnej časti.

•Predĺženie tyče, nastaviteľné podľa miesta, RV

Dodáva sa so sadou upevňovacích hmoždiniek a jedným alebo dvoma vodidlami.
