Hradidlá, zastavovadlá, stavidlá vody

Stavidlá – Sprievodca výberom

Úvod

Naše stavidlá sú špeciálne navrhnuté na zachytávanie odpadovej a dažďovej vody. Zvyčajne sa inštalujú do:

• čistiarní odpadových vôd,
• retenčných nádrží dažďovej vody,
• revíznych šácht,
• usadzovacích nádrží a/alebo odlučovačov ropných látok,
• čerpacích staníc.

Sú vybavené kruhovým otvorom pre plný prietok a obsahujú nasledujúce prvky:

• ovládací štvorhran z pozinkovanej ocele 30 × 30,
• bronzová matica závitovej tyče so závrtnou skrutkou z nehrdzavejúcej ocele 304L,
• tyč z nehrdzavejúcej ocele (A2),
• rám a hradítko z pozinkovanej ocele (pri modeloch VE_I z nehrdzavejúcej ocele A2).

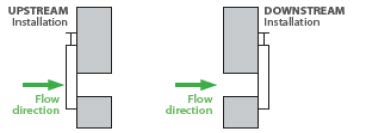

Prvým kritériom výberu je miesto inštalácie a vodotesnosť stavidla. Rozlišujeme dva typy:

• inštalácia proti prúdu (pred stenou) UPSTREAM
• inštalácia po prúde (za stenou) DOWNSTREAM






Rozsah použitia

Po výbere nasleduje rozdelenie do troch kategórií:

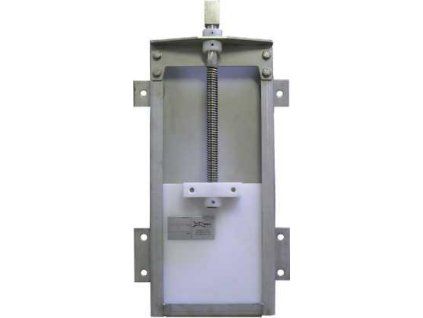

• Vodotesnosť proti prúdu, DN 200 – 1200, ručné ovládanie

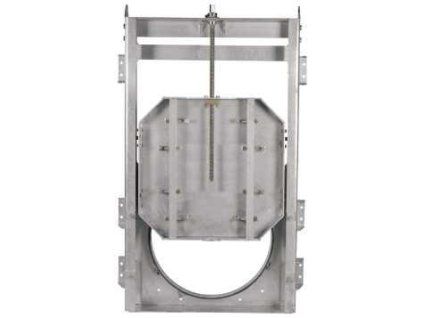

• Vodotesnosť proti prúdu aj po prúde, DN 800 – 1200, ručné alebo motorické ovládanie

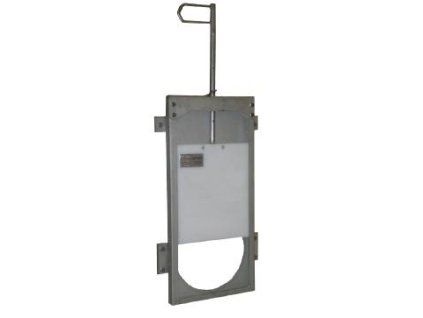

• Vodotesnosť proti prúdu, DN 150 – 600, ručné ovládanie

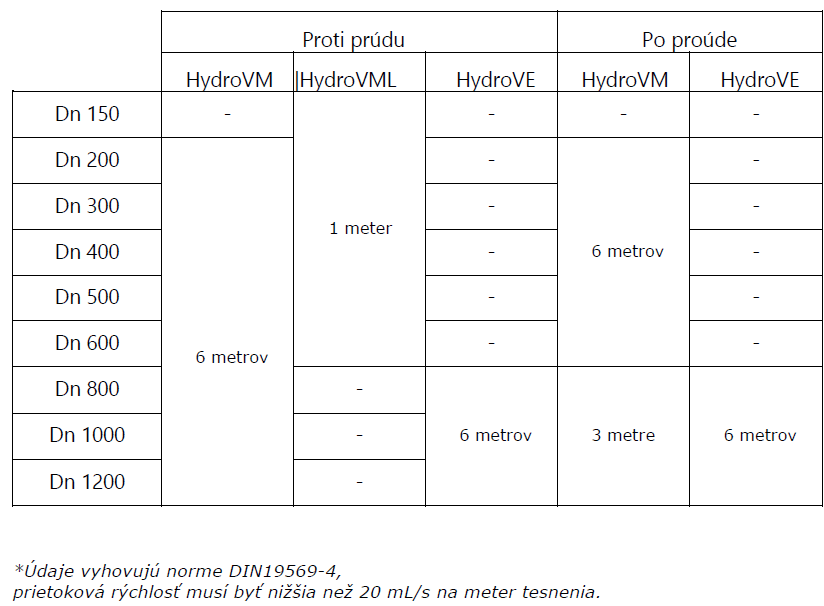

Určenie modelu podľa výšky vodného stĺpca

(Uvedené hodnoty sú podľa normy DIN19569-4, rýchlosť prúdenia < 20 ml/s na meter tesnenia)

• DN 150: do 1 m
• DN 200: do 6 m
• DN 1000: 3 – 6 m podľa modelu
• DN 1200: do 6 m

Výhody

Stavidlá sú strojovo zvárané, čo umožňuje jednoduchú výmenu všetkých komponentov.

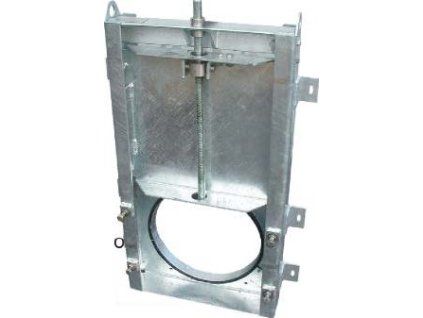

Rám je vybavený dvoma zdvíhacími okami, ktoré uľahčujú manipuláciu a inštaláciu.
Súčasťou dodávky je vŕtacia šablóna, ktorá je veľmi užitočná najmä v prípade, keď stavidlo váži viac ako 40 kg.
Konečné nastavenie hradítka v uzavretej polohe je vďaka štyrom poistným maticiam presnejšie.
Tesnenie EPDM je odnímateľné.
Nerezové hradítko je uložené na valčekoch (A2). Stavidlo je vybavené teflónovými podložkami proti treniu.

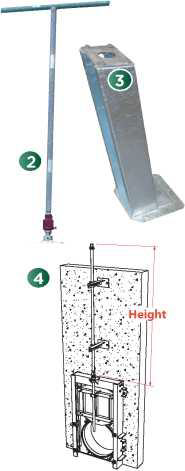

Možnosti / príslušenstvo na ovládanie, modely OV:

1. Kľuka z pozinkovanej ocele s otočnou rukoväťou
DN 200 až 1200: OV020, dĺžka 380 mm, hmotnosť 2 kg

2. Ovládacia T-rukoväť z pozinkovanej ocele s vnútorným liatinovým štvorhranom 30 × 30
Výška 1000 mm: OV026, hmotnosť 3,5 kg
Výška 1500 mm: OV025, hmotnosť 4 kg

3. Stĺpik z pozinkovanej ocele so štyrmi otvormi na upevnenie
Výška 900 mm: OV002, hmotnosť 29 kg

Upozornenie: tento stĺpik je potrebný v prípade použitia predĺženia typu RV121 a vyššie.

Predĺženie tyče, nastaviteľné podľa miesta (RV)

4. Predĺženie je vybavené vonkajším štvorhranom z pozinkovanej ocele

v hornej časti a liatinovým vnútorným štvorhranom v spodnej časti.

Dodáva sa so sadou upevňovacích hmoždiniek a jedným alebo dvoma vedeniami.
