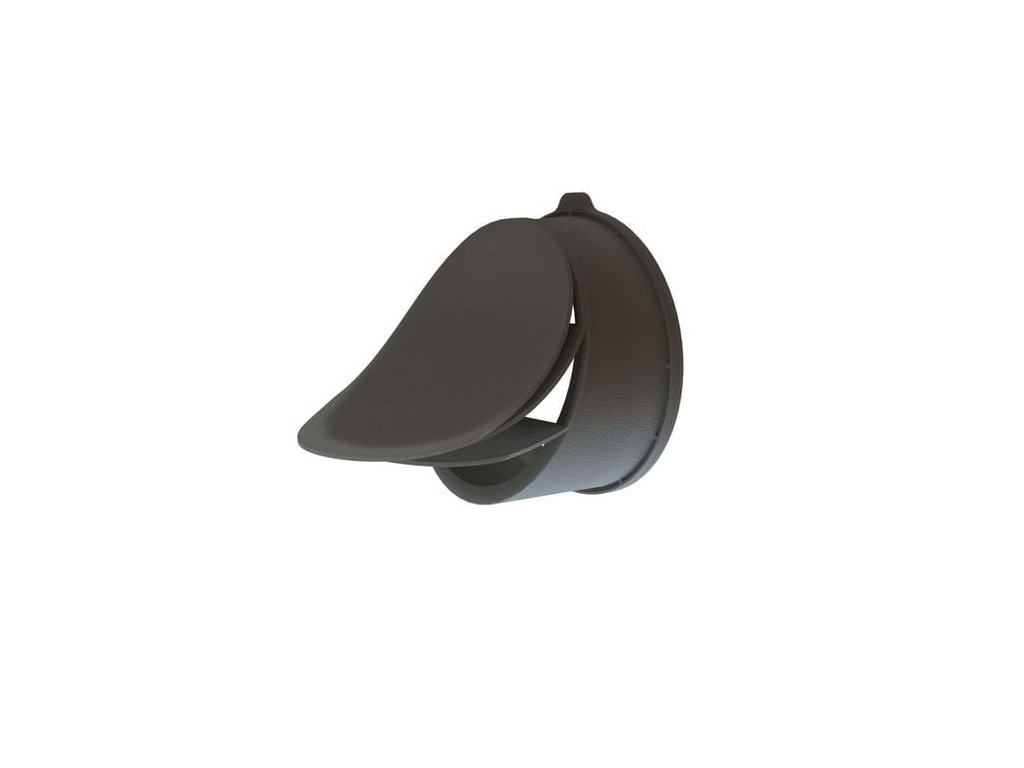

Protizápachová clona STINK-SHIELD V
Proti zápachová clona STINK-SHIELD V je navrhnutá na zastavenie zápachu prenikajúceho z kanalizačných stok.
Inštaluje sa do nových aj existujúcich uličných vpustí, do všetkých druhov potrubia.
Je dostupná v priemere DN 100, 125, 150, 200, 250, 300 a 400. V iných rozmeroch na vyžiadanie.
Proti zápachová clona STINK-SHIELD V sa skladá:
Recyklovateľné SEBS elastomérové telo,
Rozťahovací krúžok z nerezovej ocele triedy 1.4301 (304).
Membrány z EPDM
Proti zápachová clona STINK-SHIELD V je patentovaná a testovaná skúšobňou CSTB.

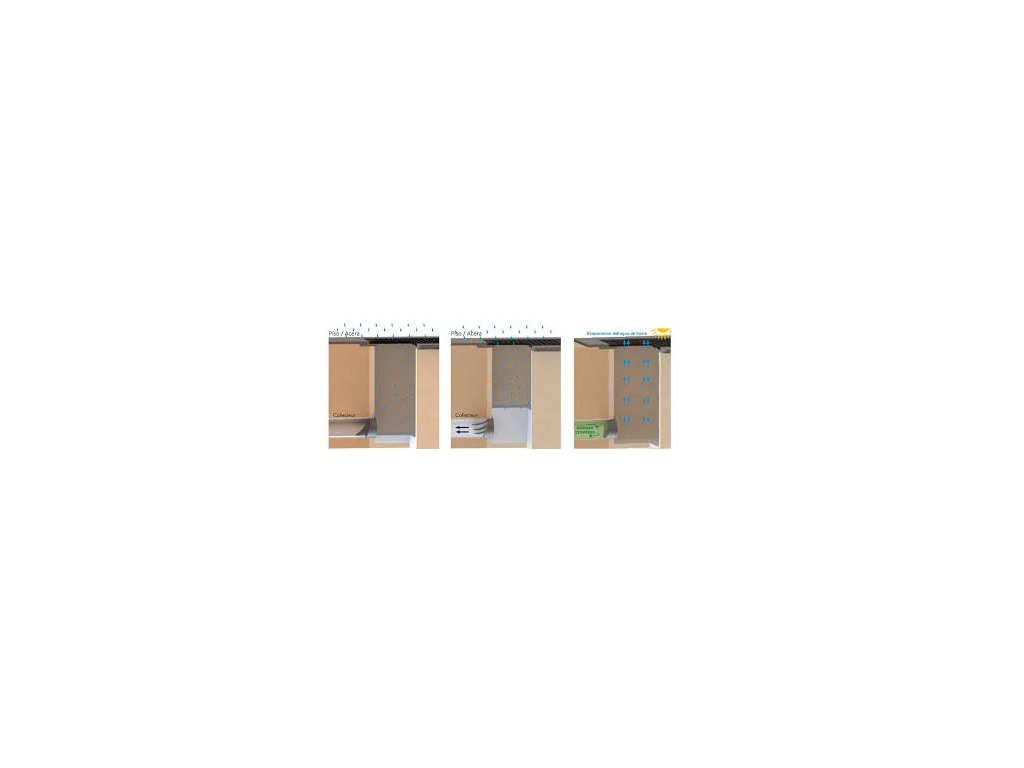

Princíp fungovania
|
1 – Za dažďa
UŽ MALÝ PRÍTOK VODY OTVÁRA MEMBRÁNY A VTEKÁ DO POTRUBIA. |
|
2 - Pri výdatných zrážkach
MEMBRÁNY SA OTVÁRAJÚ ÚPLNE. |
|
3 - Za sucha
MEMBRÁNY ZOSTÁVAJÚ ZATVORENÉ A DRŽÍIA ZÁPACH VO VNÚTRI POTRUBIA. |
Inštalácia / Použitie
Proti zápachová clona STINK-SHIELD V sa prispôsobí všetkým typom vpustí (šikmé odtoky, profilované dna,…) a všetkým druhom potrubia (PVC, betón, kamenina, liatina,…).
|
1 – PROTIZÁPACHOVÁ CLONA SA INŠTALUJE NA PRÍTOKU DO ULIČNEJ VPUSTI |
|
2 –OKRAJE CLONY SA OREŽÚ PODĽA ROZMERU VTOKU DO POTRUBIA |
|
3 – PROTI ZÁPACHOVÁ CLONA SA VLOŽÍ DO POTRUBIA |
|
4 – POMOCOU ROZŤAHOVACIEHO KRÚŽKU JE CLONA UPEVNENÁ V POTRUBÍ A ZÁROVEŇ JE MOŽNÉ Z DÔVODU ÚDRŽBY KEDYKOĽVEK ZNOVU UVOĽNIŤ A VYBRAŤ. |

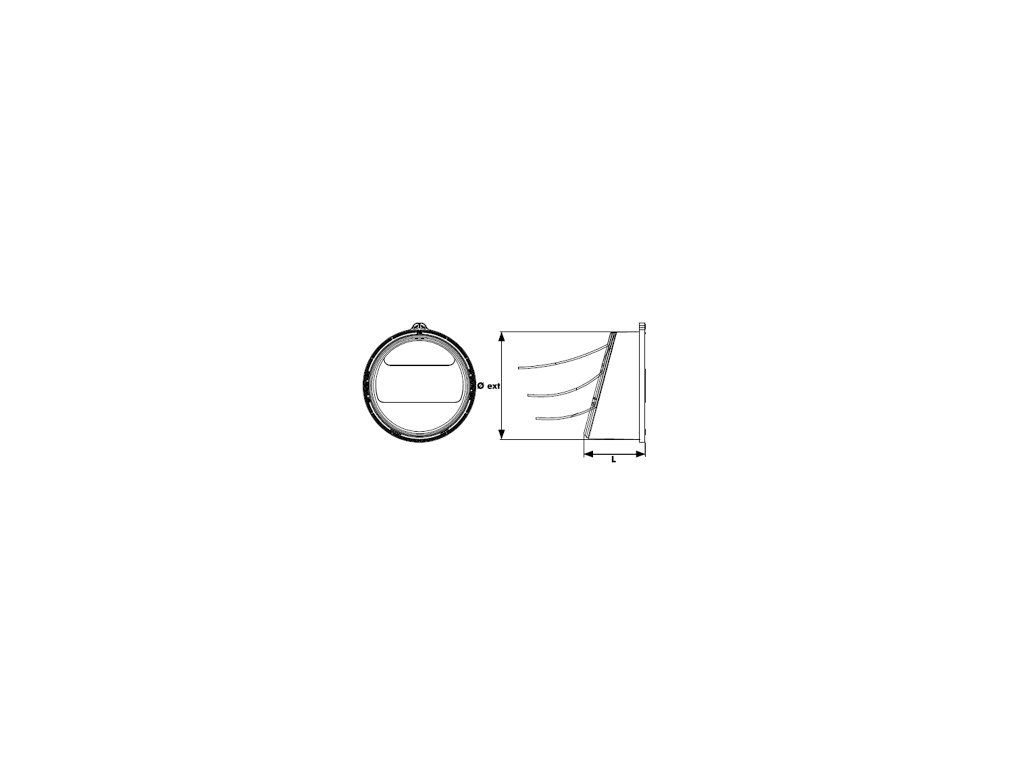

| Číslo výrobku | Druh | DN (mm) |
∅ min (mm) |
∅ max (mm) |
Dĺžka (mm) |
| SHIELD100V-PVC | pre potrubie z PVC | 100 | 93,0 | 97,0 | 80 |
| SHIELD125V-PVC | pre potrubie z PVC | 125 | 115,0 | 120,0 | 90 |
| SHIELD150V-PVC | pre potrubie z PVC | 150 | 148,5 | 151,5 | 97 |
| SHIELD200V-PVC | pre potrubie z PVC | 200 | 185,5 | 188,5 | 107 |
| SHIELD250V-PVC | pre potrubie z PVC | 250 | 232,0 | 235,0 | 119 |
| SHIELD300V-PVC | pre potrubie z PVC | 300 | 295,0 | 303,5 | 130 |
| SHIELD400V-PVC | pre potrubie z PVC | 400 | 373,0 | 377,0 | 103 |
| SHIELD100V-MULTI | pre potrubie z betónu, liatiny, kameniny | 100 | 99,0 | 104,0 | 80 |
| SHIELD125V-MULTI | pre potrubie z betónu, liatiny, kameniny | 125 | 122,0 | 127,0 | 90 |
| SHIELD150V-MULTI | pre potrubie z betónu, liatiny, kameniny | 150 | 148,5 | 151,0 | 97 |
| SHIELD200V-MULTI | pre potrubie z betónu, liatiny, kameniny | 200 | 199,5 | 202,5 | 107 |
| SHIELD250V-MULTI | pre potrubie z betónu, liatiny, kameniny | 250 | 250,0 | 253,0 | 119 |
| SHIELD300V-MULTI | pre potrubie z betónu, liatiny, kameniny | 300 | 297,0 | 301,0 | 130 |
| SHIELD400V-MULTI | pre potrubie z betónu, liatiny, kameniny | 400 | 396,0 | 402,0 | 103 |
