M.12.1.4 Prečerpávacia stanica na zber a odvod odpadovej vody z rodinných domov

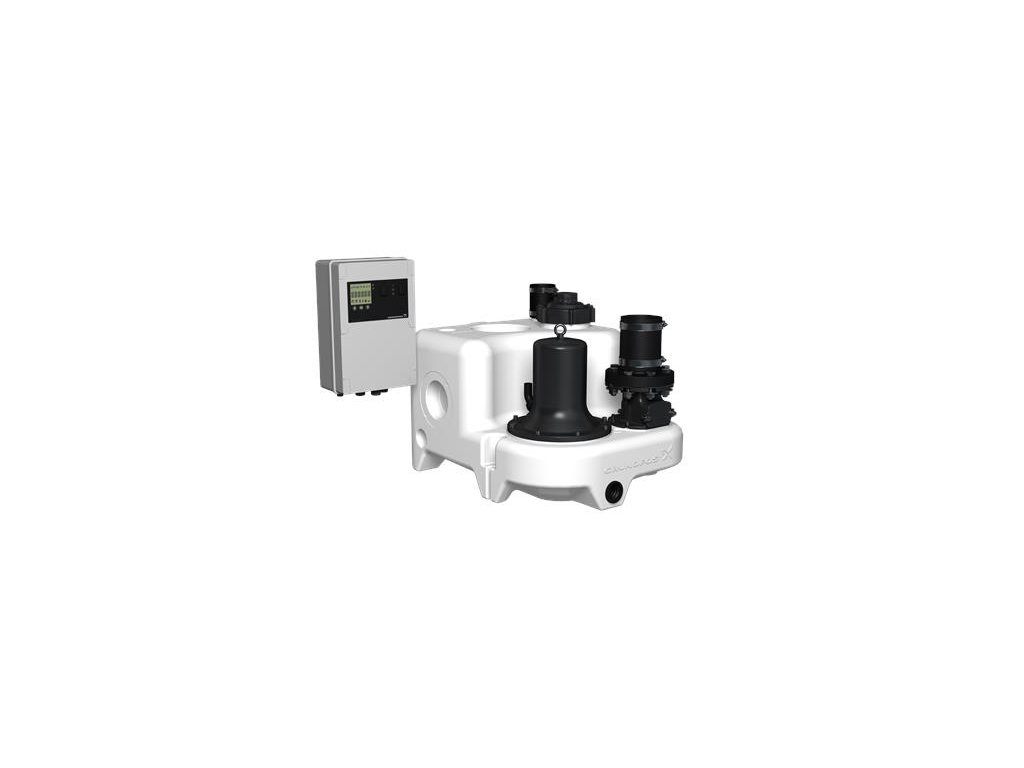

Multilift, dodávaný ako kompletná jednotka pripravená pre inštaláciu, sa skladá z integrovanej zbernej nádrže s čerpadlom a ponorným motorom, spätného ventilu, výstupného adaptéra s flexibilným pripojovacím kusom DN100 umiestneným na zbernej nádrži a z riadiacej jednotky vrátane snímača hladiny.

Plne integrovaná zberná nádrž má všetky potrebné porty pre pripojenie prívodného potrubia, výtlačného potrubia, odvzdušňovacieho potrubia a ručne ovládaného membránového čerpadla (príslušenstvo). Zberná nádrž obsahuje 7 vstupov na obvode. Zadný vstup DN100 je umiestnený na patentovanom vstupnom disku pre plynulé prepojenie všetkých vstupných potrubných úrovní (uprostred) medzi 180 a 315 mm. Vstupy DN100 a DN50 sú na každej strane. Vstupy DN150 a DN50 sú na hornej časti nádrže.

Nekorozívne polyetylénové zberné nádrže Multilift sú plynotesné a vodotesné, neprepúšťajú zápach; skosená konštrukcia dna znižuje množstvo prebytočnej vody a obmedzuje sedimentáciu. Čerpadlo s vírovým obežným kolesom, ponorným motorom a olejovou komorou s fyziologicky nezávadnou olejovou náplňou medzi 2 mechanickými upchávkami. Zvonka je možné kontrolovať smer otáčania.

Riadiaca jednotka LC221 s mikroprocesorom je vybavená displejom pre úplné monitorovanie. Čerpadlo a snímač sú pripojené k riadiacej jednotke regulátora pomocou 4 m a 10 m kábla a trubkou. Napájací kábel má dĺžku 1,5 m a je vybavený zástrčkou (vrátane fázového meniča pre trojfázový motor) Bezkontaktný, odporový, piezoelektrický, tlakový snímač je pripojiteľný do skrinky, je monitorovaný riadiacou jednotkou a s presnosťou na milimetre a údajmi zobrazenými na displeji. Tlaková trubka je zaistená proti upchaniu vo vnútri nádrže bez pohyblivých častí v odpadových vodách.

Riadiaca jednotka ponúka tepelnú ochranu motora a monitorovanie prevádzky čerpadla. Tepelná ochrana motora sa skladá z tepelných spínačov vo vinutí.

Funkcia riadiacej jednotky:

• zapnutie/vypnutie, bežné prepínanie a prepínanie pri poruche čerpadiel s drvičom na základe nepretržitého signálu z odporového piezoelektrického snímača
• ochrana motora pomocou ochranného motorového ističa a/alebo meranie prúdu, ako aj pripojenie tepelných spínačov
• ochrana motora pri chode nasucho pomocou obmedzenia doby chodu s následnou núdzovou prevádzkou
• 24hodinové automatické skúšobné chody počas dlhých období nečinnosti
• nastavenie časov meškania:
  • meškanie zastavenia (čas od dosiahnutí zastavovacej hladiny po zastavenie čerpadla)
  • štartovacie meškanie (čas od dosiahnutí spúšťacej hladiny po spustenie čerpadla)
  • meškanie alarmovej signalizácie (čas od vzniku poruchy po indikáciu alarmu) pre zabránenie krátkodobej alarmovej signalizácie vysokej hladiny v prípade dočasného vysokého prietoku do nádrže.
• automatické meranie prúdu pre alarmové indikácie
• prevádzkové údaje o:
  • prevádzkovom režime (automatický, ručný)
  • prevádzkovej dobe
  • impulzoch (počet zapnutí)
  • najvyššom nameranom prúde motora
• alarmová indikácia:
  • stavu čerpadla (prevádzka, porucha)
  • poruchy fázovej sekvencie a chýbajúca fáza
  • poruchy tepelného spínača
  • vysokej hladiny vody
  • času pre servis/údržbu (voliteľné).
• voľba automatického resetu alarmu
• zápis porúch až do 20 alarmov
• voľba medzi rôznymi zapínacími hladinami
• voľba typu pripojeného snímača
• kalibrácia snímača (predbežné nastavenie)
• voľba intervalu údržby (0, 3, 6 alebo 12 mesiacov).

Štandardne má LC 221 4 beznapäťové výstupy pre:

• beh čerpadla
• poruchu čerpadla
• alarmovú signalizáciu vysokej hladiny vody
• bežnú poruchu. 6 digitálnych vstupov pre nasledujúce funkcie:

  • pripojenie dosky snímača tlaku (predbežne namontované)
  • pripojenie dosky snímača tlaku (predbežne namontované)
  • pripojenie analógového snímača (4 – 20 mA alebo 0 – 5 V)
  • pripojenie až štyroch hladinových spínačov alebo tlakových spínačov namiesto analógového snímača
  • pripojenie samostatného spínača hladiny, ktorý bude použitý pre detekciu zaplavenia mimo Multilift. Čerpacie stanice sú často inštalované v šachte v suteréne
  • najnižší bod v budove. V prípade návalu podzemných vôd alebo prasknutí vodovodného potrubia bude alarm indikovaný riadiacou jednotkou.
  • pripojenie externého alarmového resetu – pripojenie tepelného spínače motora

Rad Multilift je skonštruovaný podľa normy EN12050-1 a schválený a monitorovaný externým inštitútom LGA. Ďalšie schválenia sú VDE, GHOST, CB a EMV.
