LC 221.1.230.1.10.30/150 Príslušenstvo pre čerpacie sústavy Unolift a Duolift

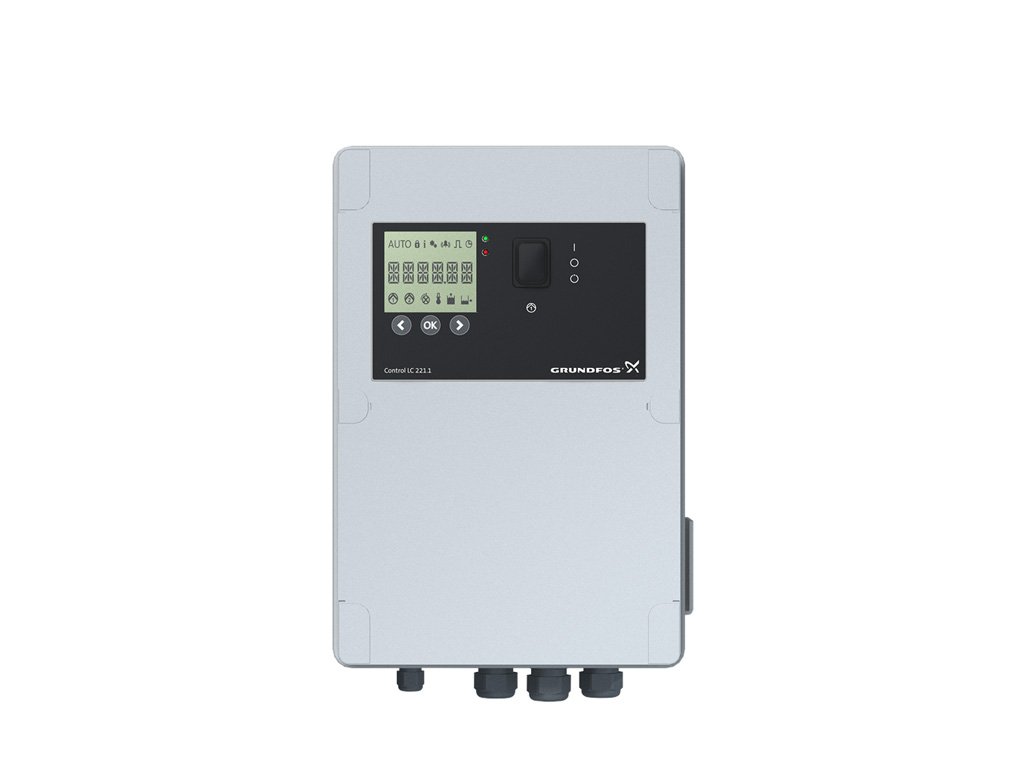

Riadiaca jednotka LC221.2 s mikroprocesorom je vybavená displejom pre úplné možnosti monitorovania zdvojeného čerpadla. Sada regulátorov pre Uno- / Duolift pozostáva z LC221 vrátane 1,5 m sieťového kábla so zástrčkou (vrátane fázového meniča pre trojfázový motor), tlaková hadica snímača, ktorá sa má namontovať, do zbernej nádrže, je pripojená k ovládaču pomocou pneumatickej hadice 10 m.

Meranie hladiny bez pohyblivých častí vo vnútri odpadovej vody pomocou analógového piezoelektrického odporového tlakového snímača, zasúvateľného do skrinky. Niveau monitorovaný regulátorom s presnosťou na milimeter zobrazený na displeji.

Ovládač je prednastavený tak, aby zohľadňoval 5 rôznych počiatočných úrovní, ktoré sa majú zvoliť. Všetky ostatné parametre (stop, alarm, štart P2) sa nastavia podľa zvolenej začiatočnej úrovne.

Regulátor ponúka tepelnú ochranu motora a sledovanie činnosti čerpadla. Tepelná ochrana motora pozostáva z tepelných spínačov vo vinutí a ak sú k dispozícii (napr. SEG), môžu byť pripojené k regulátoru.

Funkcie ovládača:

• zapínanie / vypínanie, pravidelné prepínanie a vypínanie dvoch čerpadiel odpadovej vody na základe nepretržitého signálu z piezoelektrického snímača
• ochrana motora pomocou motorového ističa a / alebo meranie prúdu, ako aj pripojenie tepelných spínačov.
• ochrana motora pri chode nasucho pomocou obmedzenia doby chodu s následnou núdzovou prevádzkou
• 24-hodinová automatická skúšobná prevádzka počas dlhých období nečinnosti
• výber medzi rôznymi začiatočnými úrovňami
• výber typu pripojeného snímača
• čas na servis / údržbu (voliteľný) v intervaloch 0, 3, 6 alebo 12 mesiacov
• výber automatického resetovania alarmu
• denník chýb až pre 20 alarmov

Nastavenie časov oneskorenia:

• oneskorenie zastavenia (čas od dosiahnutia úrovne zastavenia po zastavenie čerpania)
• oneskorenie štartu (čas od počiatočnej úrovne je dosiahnutý až do spustenia čerpania)
• oneskorenie alarmu (objaví sa čas od poruchy až po signalizáciu alarmu), aby sa zabránilo krátkodobému vysokofrekvenčnému alarmu v prípade dočasného vysokého prílivu do nádrže
• Automatické meranie prúdu na signalizáciu alarmov

Prevádzková indikácia:

• prevádzkový režim (automatický, manuálny) prevádzkové hodiny impulzy (počet začatí)
• najvyšší nameraný prúd motora

Signalizácia alarmu:

• stav čerpadla (beh, porucha)
• porucha sledu fáz a chýbajúca fáza
• porucha tepelného spínača
• alarm vysokej hladiny

Štandardne má LC 221 6 bezpotenciálových výstupov pre:

• čerpadlo beží, - porucha čerpadla, - alarm vysokej hladiny vody, - spoločná porucha.

6 digitálnych vstupov pre nasledujúce funkcie:

• pripojenie externého alarmu,
• pripojenie tepelného spínača motora,
• pripojenie dosky snímača tlaku (vopred namontovanej),
• pripojenie analógového snímača (4-20 mA alebo 0-5 V),
• pripojenie až štyroch spínačov hladiny alebo tlakové spínače namiesto analógového snímača,
• pripojenie samostatného hladinového spínača, ktorý sa použije na detekciu povodní mimo zariadenia Uno
• / Duolift.

Zdvíhacie stanice sú často inštalované v nádrži vo vnútri suterénu

• najnižší bod v budove.

V prípade napr. prítoku podzemnej vody alebo prasknutí vodovodného potrubia, ovládač signalizuje poplach.
