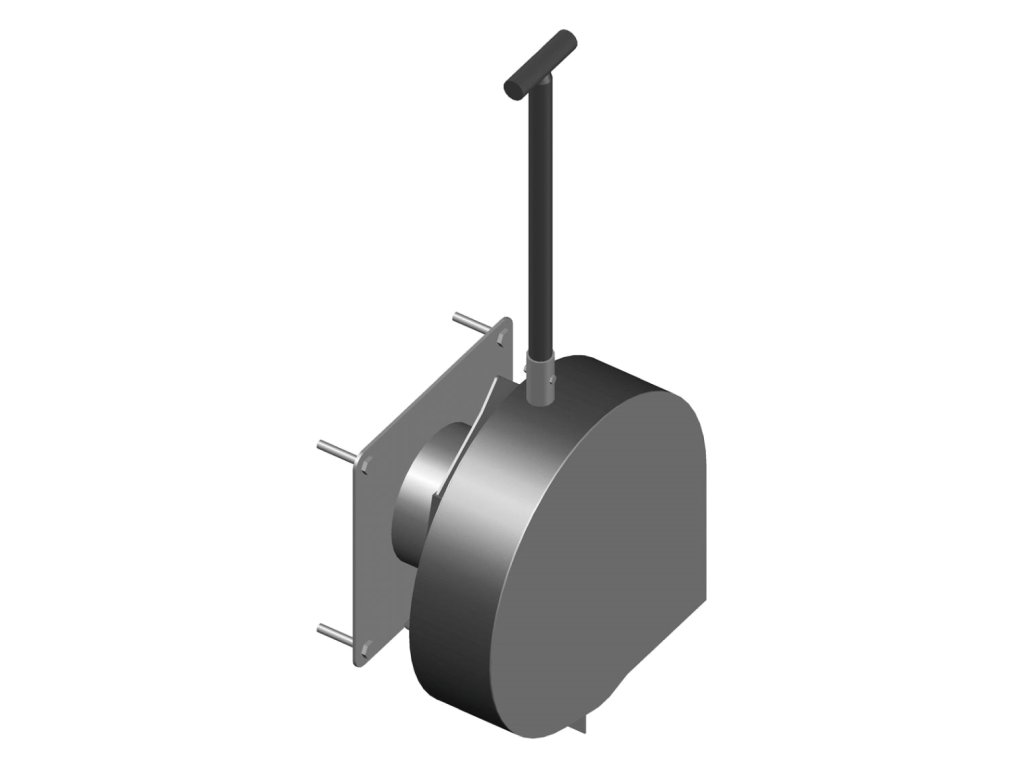

Regulátor VORTEX CEV

Rozsah použitia

Vírové regulátory VORTEX CEV sa vyrábajú obvykle pre prietoky v rozsahu 0,2 až 80 l/s, viď. graf nižšie. Tento typ regulátora je možné použiť pre malé a stredné množstvo dažďovej vody a pre niektoré priemyselné odpadové vody.

Prietoková krivka

Regulátory VORTEX CEV sú navrhnuté tak, že zaisťujú vyšší prietok aj pri nižšej hladine vodného stĺpca v porovnaní s inými regulačnými technikami. Majú strmšiu prietokovú krivku a umožňujú maximálny prietok ako v okamihu vzniku vírového efektu, tak vo chvíli dosiahnutia maximálnej hladiny vodného stĺpca, viď. obrázok prietokovej krivky.

Nastavenie prietoku

Regulátory VORTEX CEV majú patentovaný systém nastaviteľnej veľkosti vtokového otvoru. Vtokový otvor je možné presne a plynule nastaviť v rozsahu ± 25 % voči stredovej pozícii posuvnej clony. Základná pozícia clony sa pri každom regulátore líši. Ako jediné na trhu umožňujú tieto regulátory zmeniť prietok priamo na mieste inštalácie bez výmeny dielov. Stačí iba uvoľniť dve skrutky imbusovým kľúčom a posunúť clonu do novej pozície. V prípade potreby zmeniť prietok u už nainštalovaného regulátora nás stačí kontaktovať. Po nahlásení referenčného čísla regulátora vypočítame novú pozíciu clony na dosiahnutie požadovaného prietoku.

Optimálna konštrukcia

Konštrukcia regulátorov VORTEX CEV prináša jedinečné regulačné vlastnosti, ktoré umožňujú zachovať veľké priechodné otvory a tým minimalizovať riziko ich upchatia. Počas prevádzky sa veľkosti otvorov regulátora nemenia a s postupne rastúcou hladinou vodného stĺpca sa otvory regulátora nezmenšujú, ako je tomu u niektorých iných regulačných techník. Vtokový otvor do regulátora je umiestnený zospodu, aby bol dosiahnutý čo najvyšší vodný stĺpec.

Inštalácia, obsluha a údržba

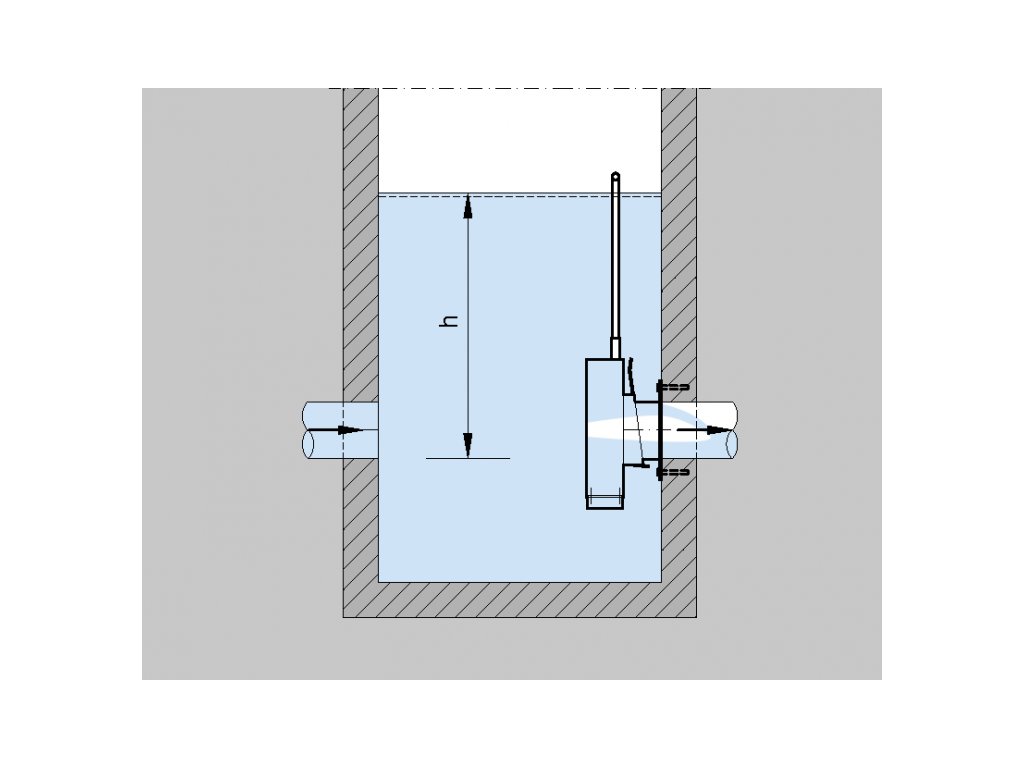

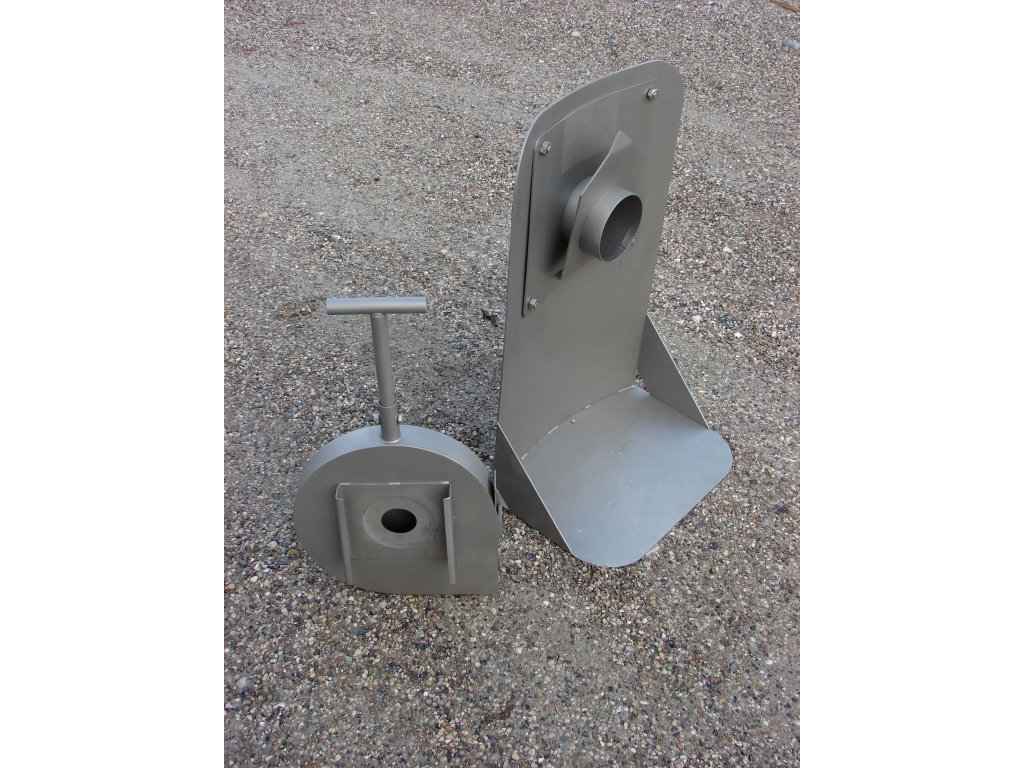

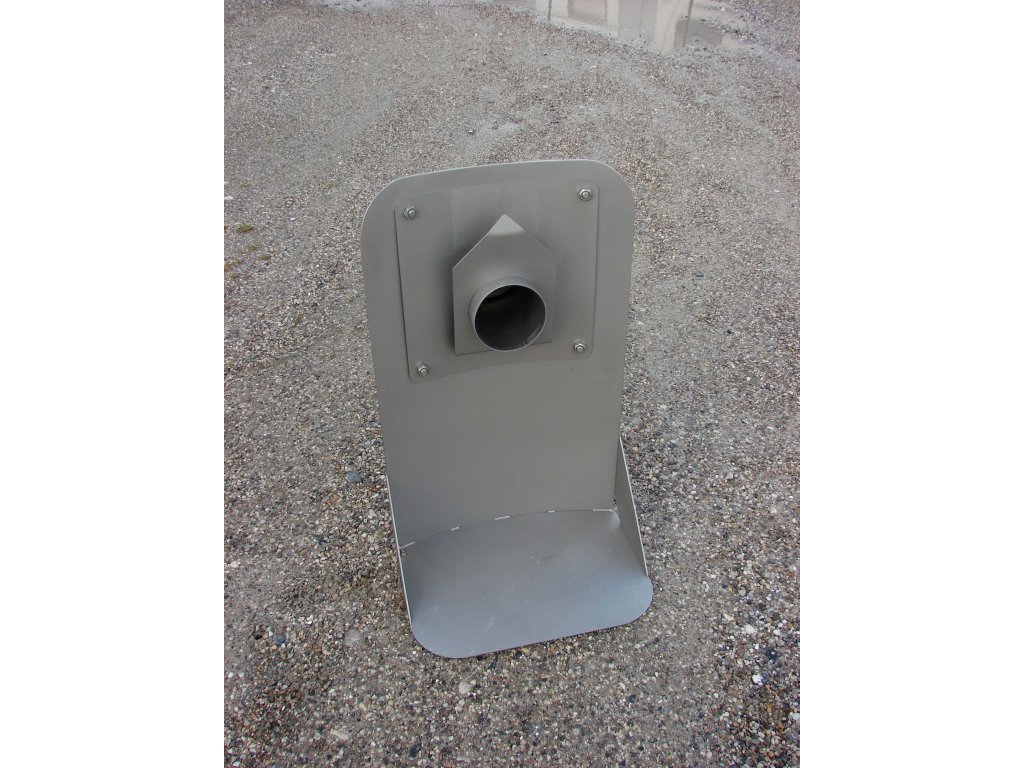

Regulátory VORTEX CEV sa inštalujú na stenu odtokovej strany šachty a sú teda počas prevádzky ponorené. Sú vybavené montážnou doskou prispôsobenou konkrétnemu projektu tvarom aj veľkosťou odtokového otvoru. Obvykle sa dodávajú s klinovou spojkou a ovládacou tyčou, ktorá umožňuje ľahkú a čistú obsluhu z úrovne terénu. Kontrola, servis alebo zmena prietoku sa preto môže uskutočniť za optimálnych hygienických i pracovných podmienok. Ak je navyše regulátor vybavený klinovou spojkou aj na prednej strane, má nasledujúce možnosti využitia:

• Regulácia prietoku, keď je regulátor v normálnej polohe.
• Uzavretie prietoku, keď sa regulátor otočí o 180° vo zvislej osi.
• Obtok, pri úplnom vybratí regulátora.

Keďže nie sú tieto regulátory obzvlášť veľké, je možné ich zabudovať do väčšiny existujúcich alebo novo projektovaných šácht a nádrží. Je však nutné vytvoriť kalový priestor pod regulátorom.

Hlavné výhody

• Žiadne pohyblivé časti
• Žiadne elektrické časti
• Veľké prietokové otvory
• Nerezová oceľ AISI 316L

Všetky tieto vlastnosti znižujú náklady na inštaláciu, obsluhu a údržbu.
